金属弹片(又称不锈钢弹片或触觉金属弹片)是瞬时开关触点。当与印刷电路板、柔性电路或薄膜结合使用时,它们就变成常开触觉开关。
其功能如下:金属弹片通过压敏胶带放置在印刷电路板上。在其松弛状态下,金属弹片位于主通路的外缘。当被按下时,弹片塌陷并与次通路接触,从而闭合电路。查看图片了解金属弹片的工作原理。
在电路设计中,空气的流动被称为“通风”(出气槽),这对于弹片开关的正常运行很重要。缺乏通风可能会对开关的手感和功能产生不利影响。虽然通风并非每个应用都绝对必要,但在几乎所有应用中都是可取的。当弹片被按下时,空气会被困在其下方。为了避免在启动时压缩弹片下方的空气,建议设置通风通道。弹片的通风可以通过多种不同的方式实现。通风通道可以通过间隔层在弹片之间流动。
我们的生产技术使金属弹片具有稳定的力,即使经过严格的过载测试仍具有出色的触觉感受,能够控制尺寸公差,无毛刺,从而减少对基板的磨损,能够通过设备成功可靠地自动放置,从而实现高生产能力。质量不仅在亚洲得到认可,在海外也得到认可。
此图为多种可能布局中的一种,客户将负责最终设计满足电路板应用的独特要求的PC B布局。弹片开关旨在满足电路板应用的独特要求。要为您的应用成功设计弹片开关,您必须了解金属弹片开关的电镀、通风和致动器解决方案的复杂性。这些对于确保可靠的电气连接和高效运行都是必不可少的。您必须了解金属圆顶开关的镀层、通风和致动器解决方案的复杂性。这些都是确保电子设备的可靠电气连接和高效功能所必需的。无论您是工程师、设计师还是制造商,我们都可以指导您了解下一个项目的独特电镀、通风和致动器需求。
C(圆形)
A(四脚)

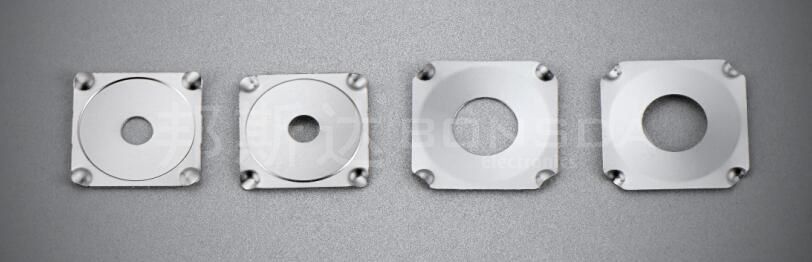

ZF(正方形)
B(长方形/椭圆形)
定制设计

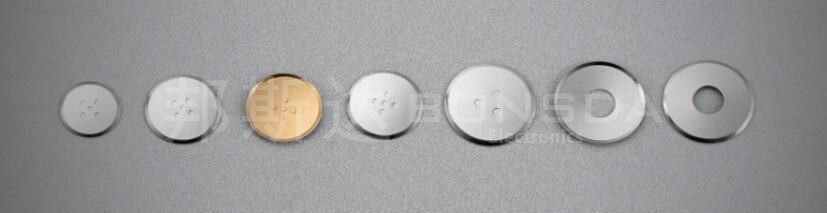

圆形金属弹片

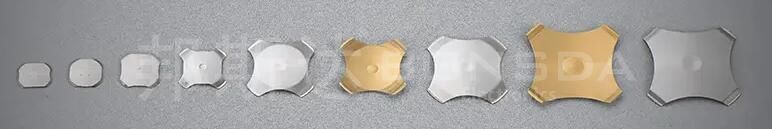

四脚金属弹片
三角形弹片
长方形金属弹片
有关金属弹片的技术和参数的更多信息,请访问我们的网站“金属弹片技术和参数”。欢迎您经常访问我们的网站,以获取最新的技术、网站以及我们的金属弹片、弹片贴纸PET胶材排列的更多信息,例如如何选择、组装金属弹片。
圆形锅仔片 三角形锅仔片 正方形锅仔片 腰形椭圆形锅仔片 长方形锅仔片设计方案带排气槽和通风通道。
