锅仔片,这是一个在电子领域中扮演着重要角色的特殊元件,可以安装在各种开关表面,包括单面或双面印刷电路板、柔性电路和薄膜开关面板。也常被称作金属弹片或 metal dome、snap dome。它主要由极其薄的(厚度仅仅在 0.05mm 到 0.1mm 这个区间内)且硬度超高(一般硬度处在 HV480 至 550 这样的范围)的不锈钢材料精心制作而成。
锅仔片在各类开关中占据着不可或缺的地位,在薄膜开关、微型开关、PCB 板、印刷线路板、硬性板等众多产品中都能发现它的身影。其独特之处非常多,比如拥有极其平稳的接触表现,能确保电流传输的稳定;具有强大的导通性能,保证信号传递的高效;回弹性能稳定而可靠,使得开关操作具有良好的重复性;手感方面也相当出色,能给使用者带来舒适的操作体验。
它的工作原理清晰而明确,当锅仔片受到按压时,其弹片的中心点会迅速下陷,与 PCB 上的线路准确地接触,从而构建起一个导通的回路,让电流能够顺利通过,以此驱动整个产品正常地进行工作,为了适应不同产品在结构和档次上的各种要求,锅仔片可以进行多样化的表面处理,像是镀镍,能增强其耐腐蚀性;镀银,可提升导电性;镀金,让其具备更好的稳定性等。
在实际应用中,锅仔片导电膜常用于薄膜开关、微型开关、PCB 板等产品中,它在操作者与产品之间起到触感型开关的作用。与传统的硅胶按键相比,具有更好的手感、更长的寿命和更高的生产效率。

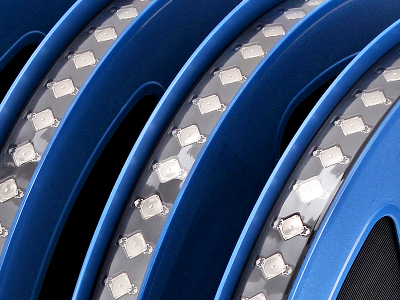

锅仔片存在多种常见的形状,圆形给人以简洁之感,十字形具有独特的结构特点,三角形主要是行程比较高力度比较重,椭圆形则行程比较低力度比较轻,尺寸比较小呈现出一种流畅的形态。除了以上这些形状还有方形锅仔片,长方形锅仔片,焊接锅仔片,编带锅仔片等各种封装。

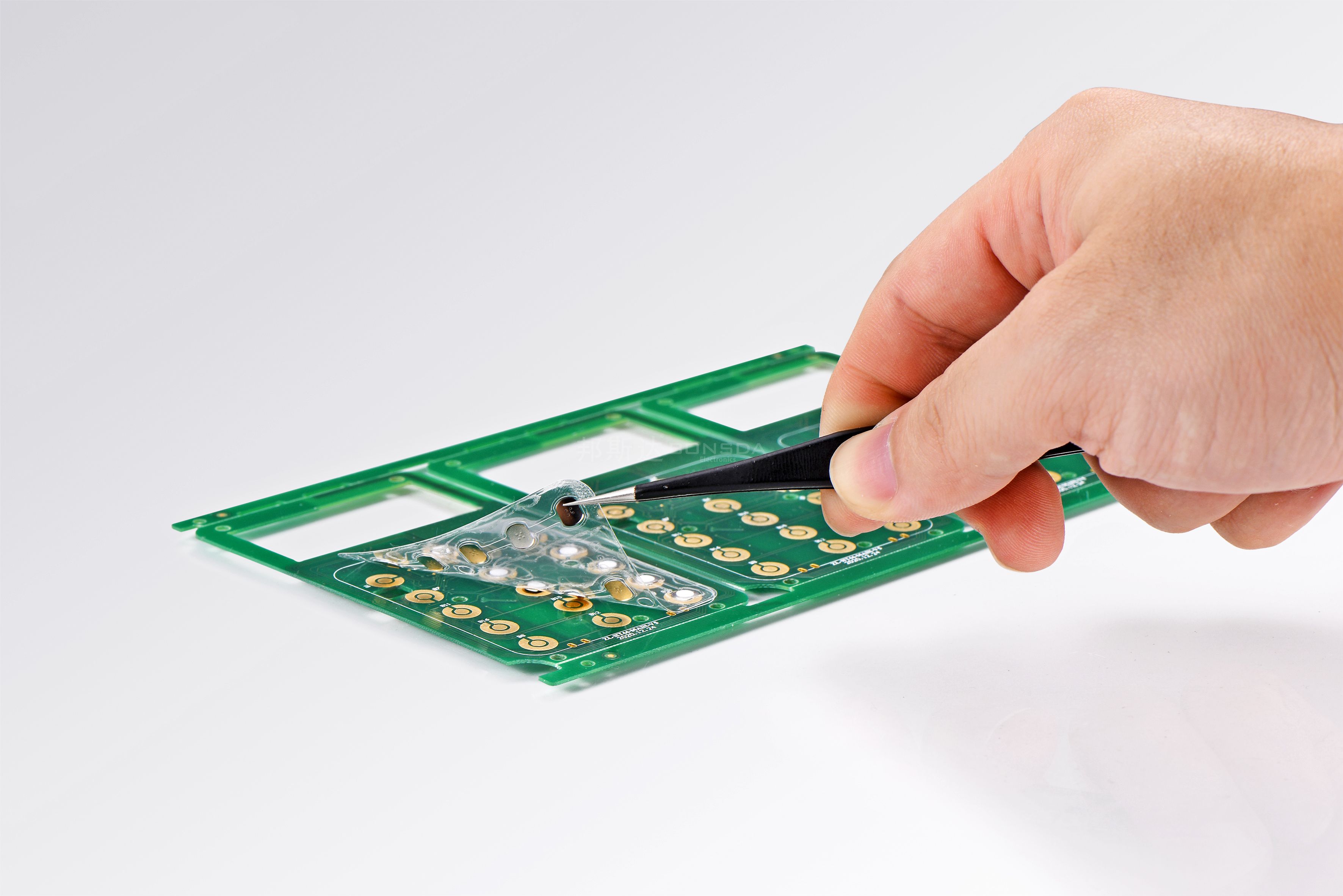

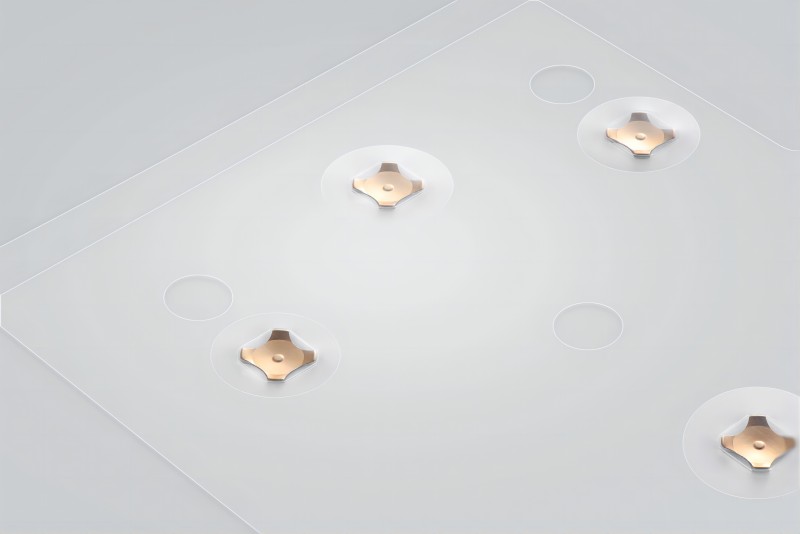

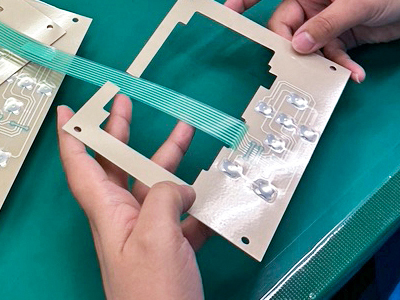

不仅如此,锅仔片还能够和带胶的 PET 紧密地贴合在一起,这样做带来了两方面的好处,一方面极大地方便了快速组装的过程,另一方面实现了非常精确的定位效果,从而更好地服务于各类电子产品的设计与制造。如果在锅仔片上带 PET 胶材,一般是指将锅仔片与一层带胶的 PET 薄片贴合在一起。这种组合产品通常被称为锅仔片导电膜或金属弹片导电膜。
• 方便组装:带胶的 PET 可以将若干个锅仔片按一定位置贴合在一起,方便快速组装。
• 精确定位:通过 PET 上的定位孔,可以实现锅仔片的精确定位,确保其与 PCB 或 FPC 等线路板上的导电部位准确对应。
• 增强贴合性:PET 胶材可以使锅仔片更牢固地粘贴在 PCB 或 FPC 上,提高产品的稳定性和可靠性。
当锅仔片与 PET 贴合后,在使用过程中,特别是在受到按压时,两者之间可能会形成一定的空气腔。如果没有出气槽,这些空气可能会被压缩但无法及时排出,导致压力不能有效传递,影响按键的触感和响应性能,甚至可能出现回弹不顺畅等问题。而出气槽的存在可以让空气在按压和回弹过程中有通道及时排出或进入,保证操作的顺畅性和灵敏性,使整个按键系统能够稳定、可靠地工作。同时,出气槽也有助于减少因空气滞留可能带来的噪音等不良影响。
• 良好的导通性能:锅仔片本身具有良好的导通性能,能够确保电流的稳定传输。
• 舒适的手感:锅仔片的回弹性能可以给操作者带来舒适的触动感。
• 长寿命:锅仔片的寿命可达 100 万次触压,为产品提供了可靠的质量支撑。
圆形锅仔片 三角形锅仔片 正方形锅仔片 腰形椭圆形锅仔片 长方形锅仔片设计方案带排气槽和通风通道。
