圆形 腰形 椭圆形锅仔片焊盘如何设计PCB

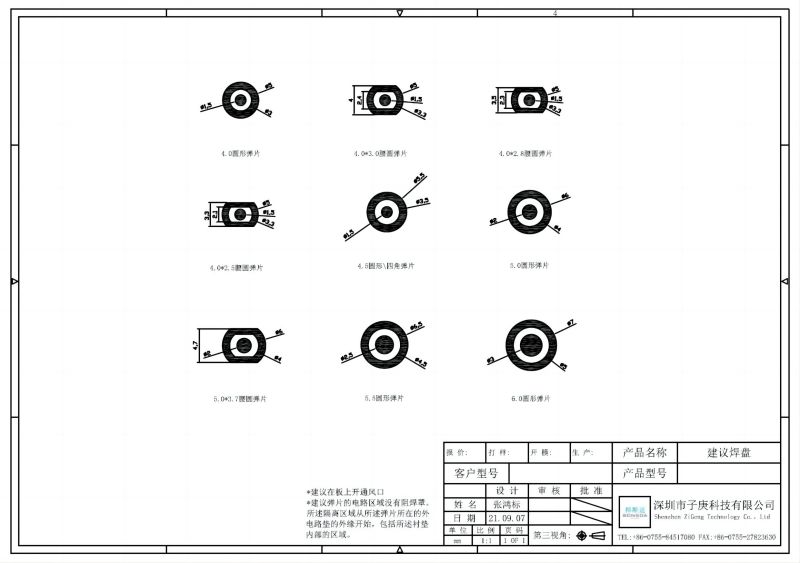

PCB 锅仔片焊盘设计

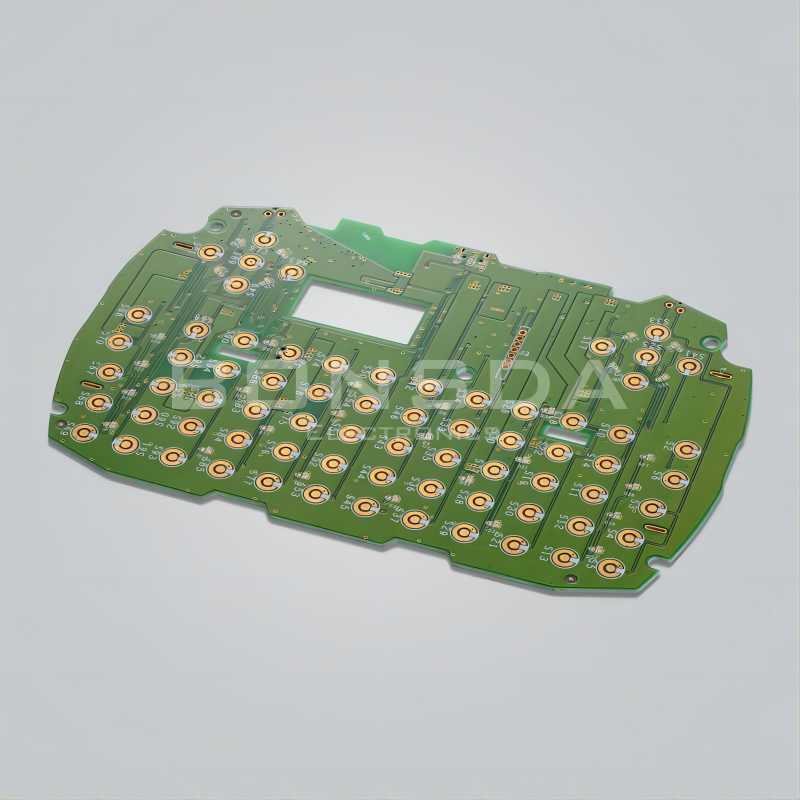

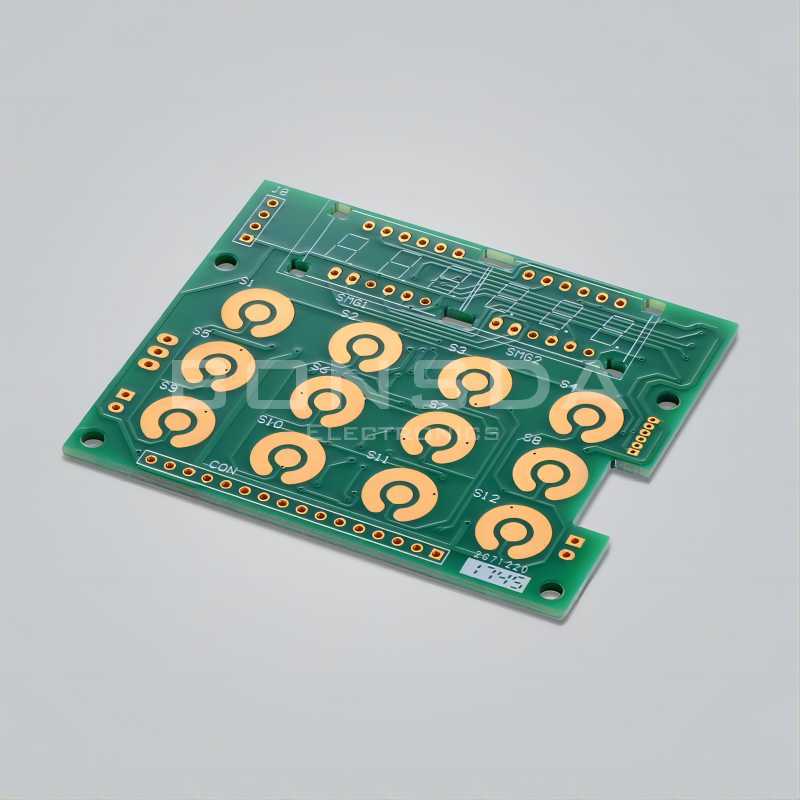

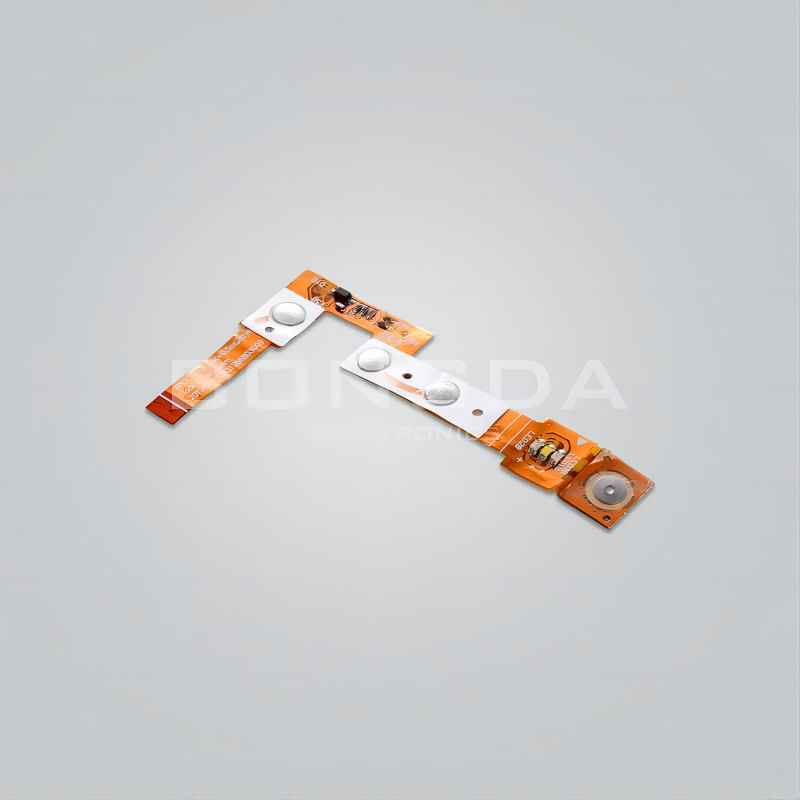

三角形 椭圆形 圆形 四脚十字形锅仔片可以安装在各种开关表面，包括单面或双面印刷电路板、柔性电路和薄膜开关面板。

以上产品图形代表多种可能布局中的一种，客户将负责P.C.B.布局的最终设计。圆形锅仔片开关是为满足电路板应用的独特要求而设计的。能成功在产品设备应用设计圆形锅仔片开关，工程设计也需要了解金属圆形锅仔片开关的电镀、通风和执行器解决方案的复杂性。这些对于确保电子设备的可靠电气连接和高效功能至关重要。无论您是工程师、设计师还是制造商，我们都可以指导您完成下一个项目独特的电镀、排气和执行机构要求。

通风在电路设计中，空气的运动被称为“通风（排气槽）”，对于圆形锅仔片开关的正常工作非常重要。缺乏排气槽可能会对开关的感觉和功能造成不利影响。虽然排气槽并非对每个锅仔片按键都是绝对必要的，但在几乎所有应用中都是有必要的，以防不会出现个别按键的不灵。当圆顶被压下时，弹片下面的空气需要排出。为了避免在启动时压缩圆顶下方的空气无法排出，建议设置通风通道（排气槽）。圆顶的通风可以通过多种不同的方式实现。通风通道可以通过间隔层从一个圆顶延伸到另一个圆顶。锅仔圆顶阵列可以通过聚酯材料（PET胶材)进行顶部通风，通气通道也可以穿过板，如果不对圆顶进行适当的通风，将导致触觉反应的不灵敏甚至无功能，带通孔的单面PCB带通孔双面PCB也可以起到排气的作用。
