SUNGMUN® T系列旋转拨码开关 | 多封装兼容 · 工业级格雷码编码 · 16档位精密控制

SUNGMUN® 推出T系列旋转式拨码开关：创新方形+圆形基座设计，获国际双认证

深圳子庚科技有限公司作为官方授权代理，隆重推荐 SUNGMUN® T系列旋转编码开关。该产品采用突破性的方形与圆形复合基座设计，在紧凑结构中实现精准可靠的档位控制，专为工业控制、仪器仪表等高要求场景优化。

产品核心优势：

✅ 创新结构：方形基座稳固安装 + 圆形旋钮人性化操作，提升设备集成性与用户体验

✅ 国际认证：通过ISO 9001质量管理体系与ISO 14001环境管理体系一体化认证

✅ 环保合规：全面符合ROHS指令有害物质限制标准

✅ 持久性能：精密机械结构确保长寿命与高稳定性

尺寸与结构

基座类型：

圆形+方形复合基座（高度6.5mm）18

方形基座（高度6.5mm/3.65mm/4.5mm）39

安装方式：

SMT贴片（10×10×6.5mm）1

THT直插（7.4×7.4×3.65mm）3

引脚配置：

3×3插针（标准DEC/BCD编码）14

4×1版本（八边形/方形基座）9

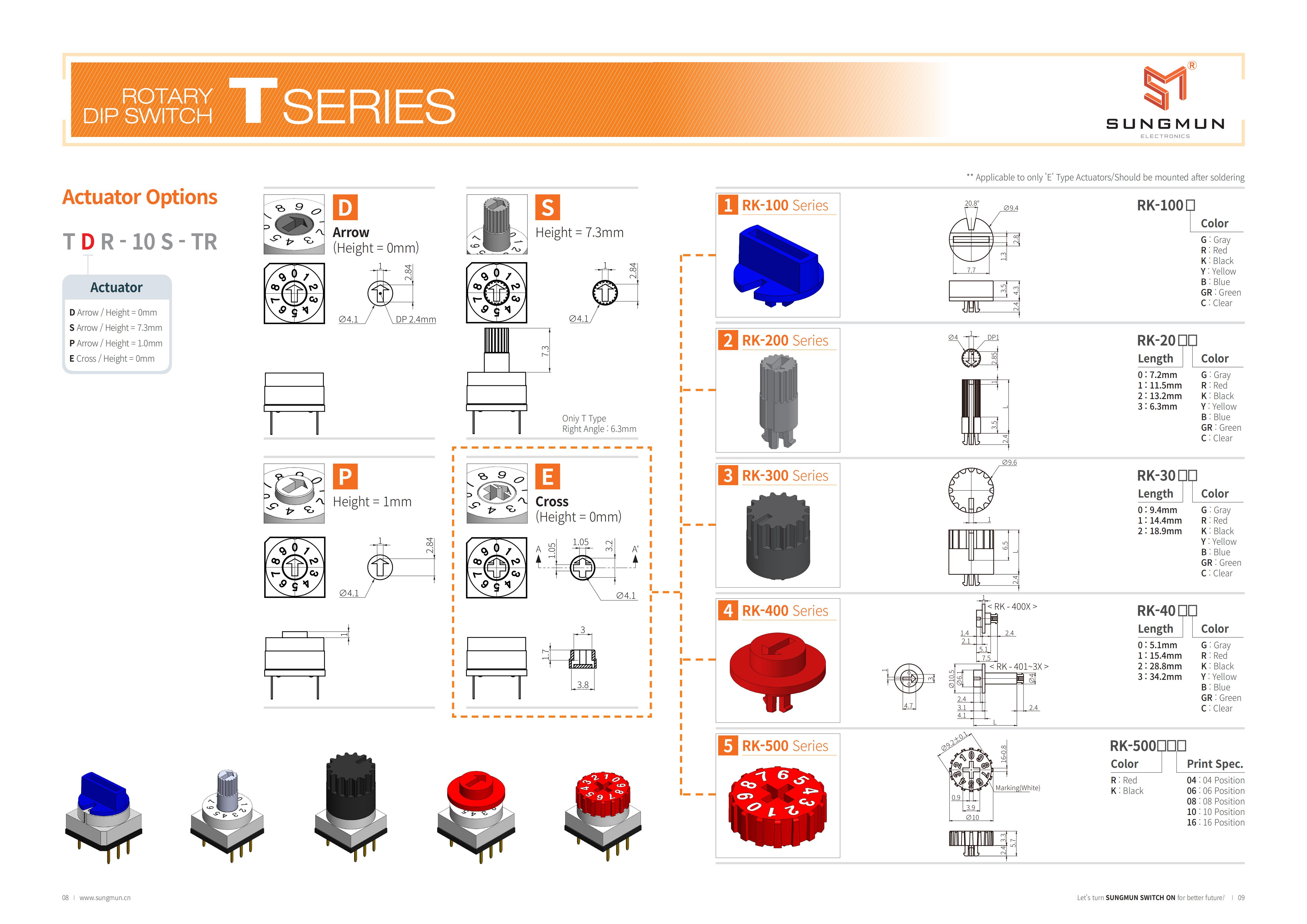

执行器选项

类型 高度（mm） 适用场景

开槽轴头 0/3.2/7.3 精密仪器（需防误触）

带孔轴/主轴 4.2/4.5 车载设备（高频操作）

箭头型 3.0/7.3 工业控制面板（视觉导向）

注：特殊执行器（如"E型"）支持定制代码（RK系列）48

电气性能

触点阻抗：≤80mΩ（镀金铜片触点）14

负载能力：0.2A/42V DC（电阻负载）1

绝缘电阻：≥100MΩ38

耐压强度：300V AC/1分钟4

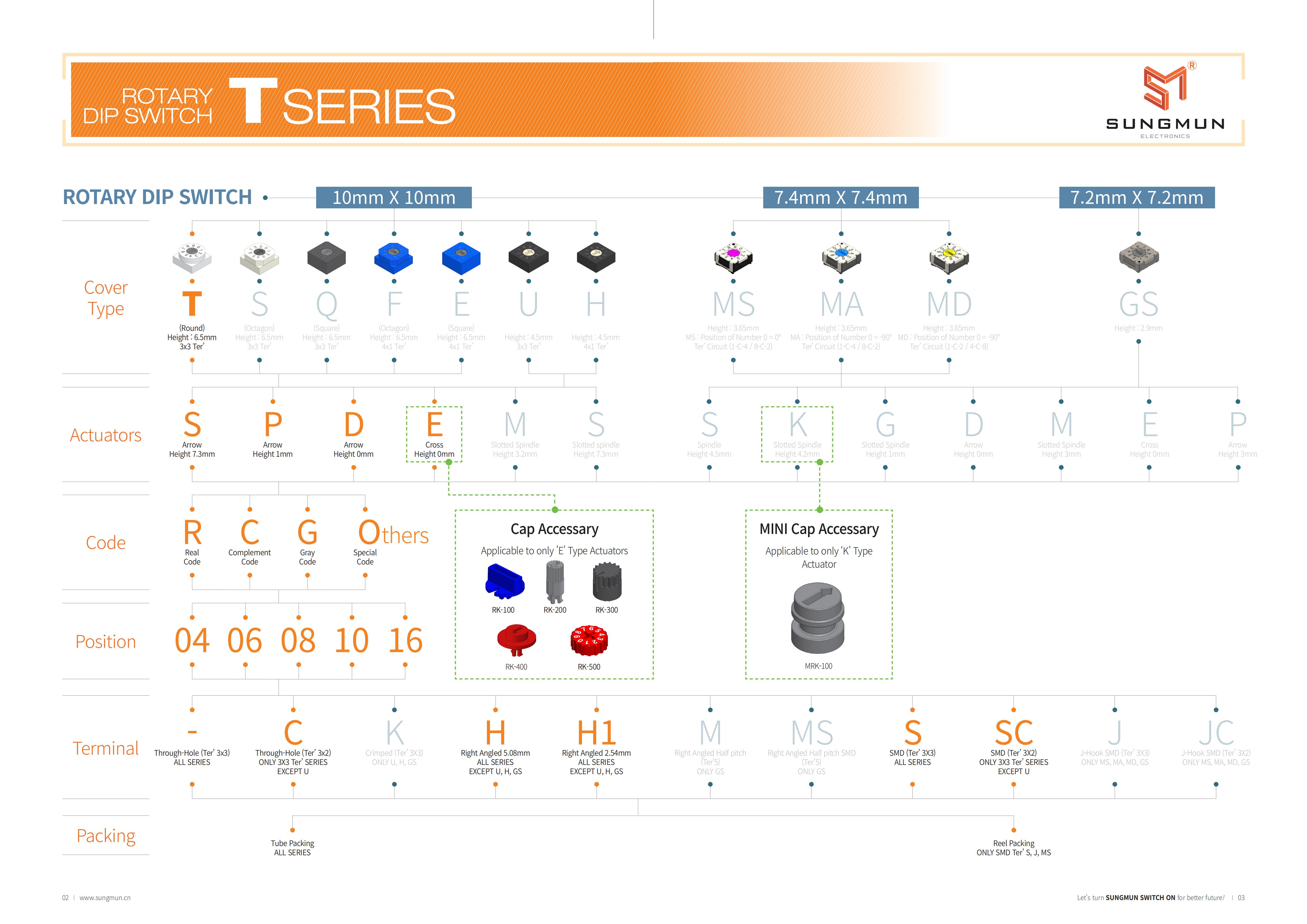

二、产品系列与型号解析

T系列子型号对比

型号前缀 基座方向 0°位置定义 典型型号示例 适用电路

MS 标准直角 0° MSDR-10H 1-C-2/4-C-8（DEC）

MA 直角（-90°） -90° MADR-10C 1-C-4/8-C-2（BCD）

MD 直角（-90°） -90° MDDG-16H 格雷码/补码

GS SMD贴片 定制 MSSG-16H（IP67） 高密度PCB设计

终端类型代码：

H：直角引脚（间距5.08mm）

H1：紧凑直角（间距2.54mm）8

JC/SC：SMD贴片（3×3/3×2引脚）3

三、技术优势

耐久与环境适应性

寿命：25,000次操作（700gf扭矩）48

温度范围：-40℃~+125℃（军用级宽温）39

防护等级：IP67防尘防水（硅橡胶密封）48

安全认证

符合ROHS指令（无铅镀层）18

材料认证：UL94V-0阻燃外壳（PBT材质）48

定制化支持

柄高定制：0mm（嵌入式）、3mm（标准）、7mm（高操作力场景）29

编码类型：支持DEC、BCD、格雷码及补码输出48

四、典型应用场景

工业控制：PLC信号切换、仪器仪表档位选择（如时间继电器）24

通信设备：对讲机调频开关、CCTV地址编码器48

消费电子：家电编码器（烤箱档位）、车载影音控制器89

能源系统：太阳能控制器、UPS电源参数设置4

订购信息：

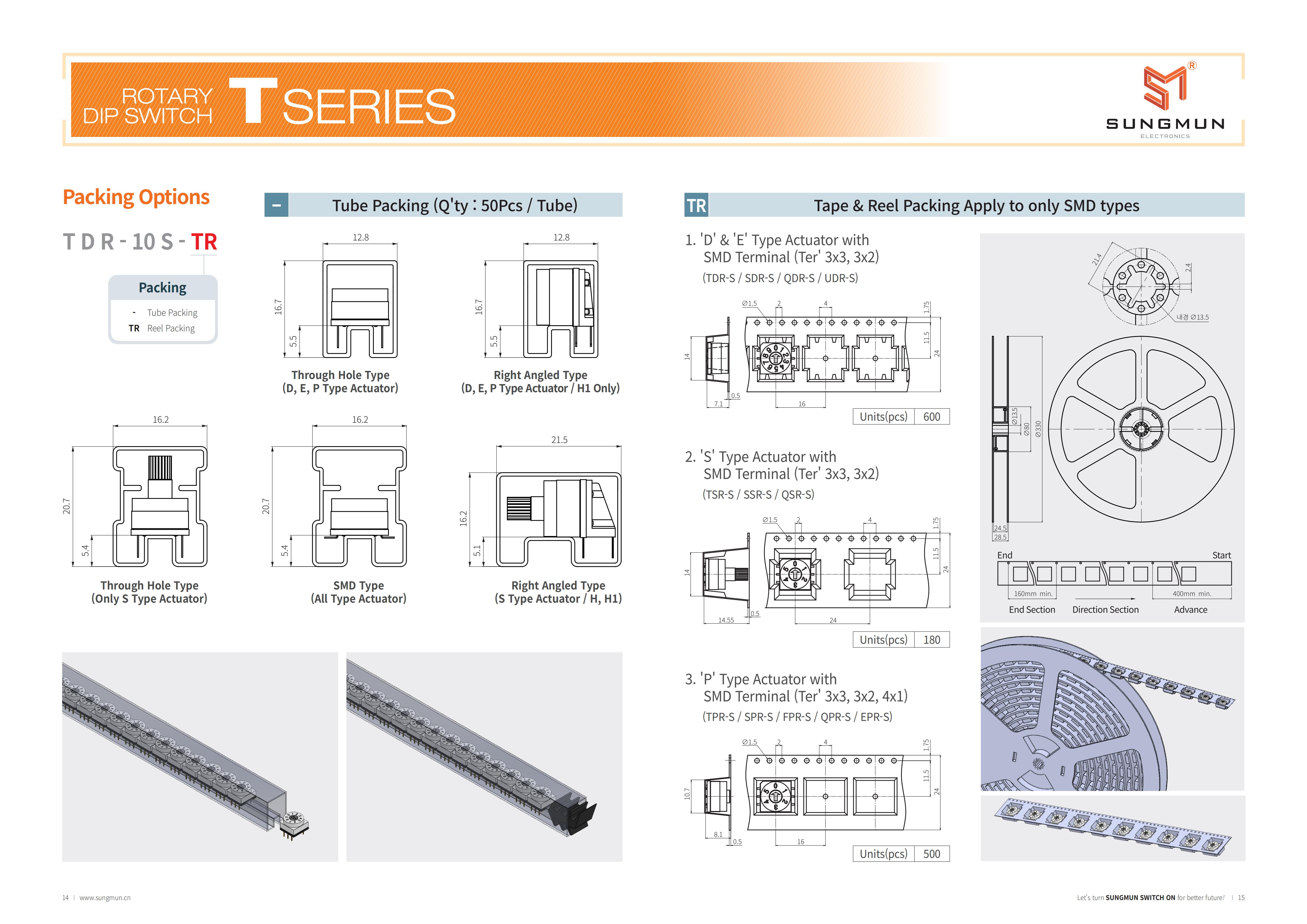

包装：管装（70~150件/管）或卷装（SMD专用）

代理渠道：深圳子庚科技（官方授权，支持样品申请）

交期：4-6周（月产能100,000件）

SUNGMUN T系列执行器选型指南

一、RK系列执行器核心参数对比

三、型号与编码对应关系

开关型号 默认编码 可定制编码 执行器兼容性

TDR-10S-TR 实码 格雷码 RK-100箭头型

MSSG-16H 格雷码 伽罗瓦码(CI24-8) RK-500刻度盘

MADR-04C 04位置实码 补码 RK-200扁平型

MDDG-08H标准格雷码实码+补码双输出

高振动环境（车载/航空）

→ 优选 通孔(3×3) + 波峰焊（焊点抗剪强度≥20N）

空间受限场景（智能穿戴设备）

→ 选择 SC封装（3×2引脚，占板面积7.4×5.1mm）

高热负载设备（电源模块）

→ 推荐 H封装（5.08mm间距，散热通道更优）

自动化生产

→ 首选 S封装（兼容回流焊，峰值温度260℃）

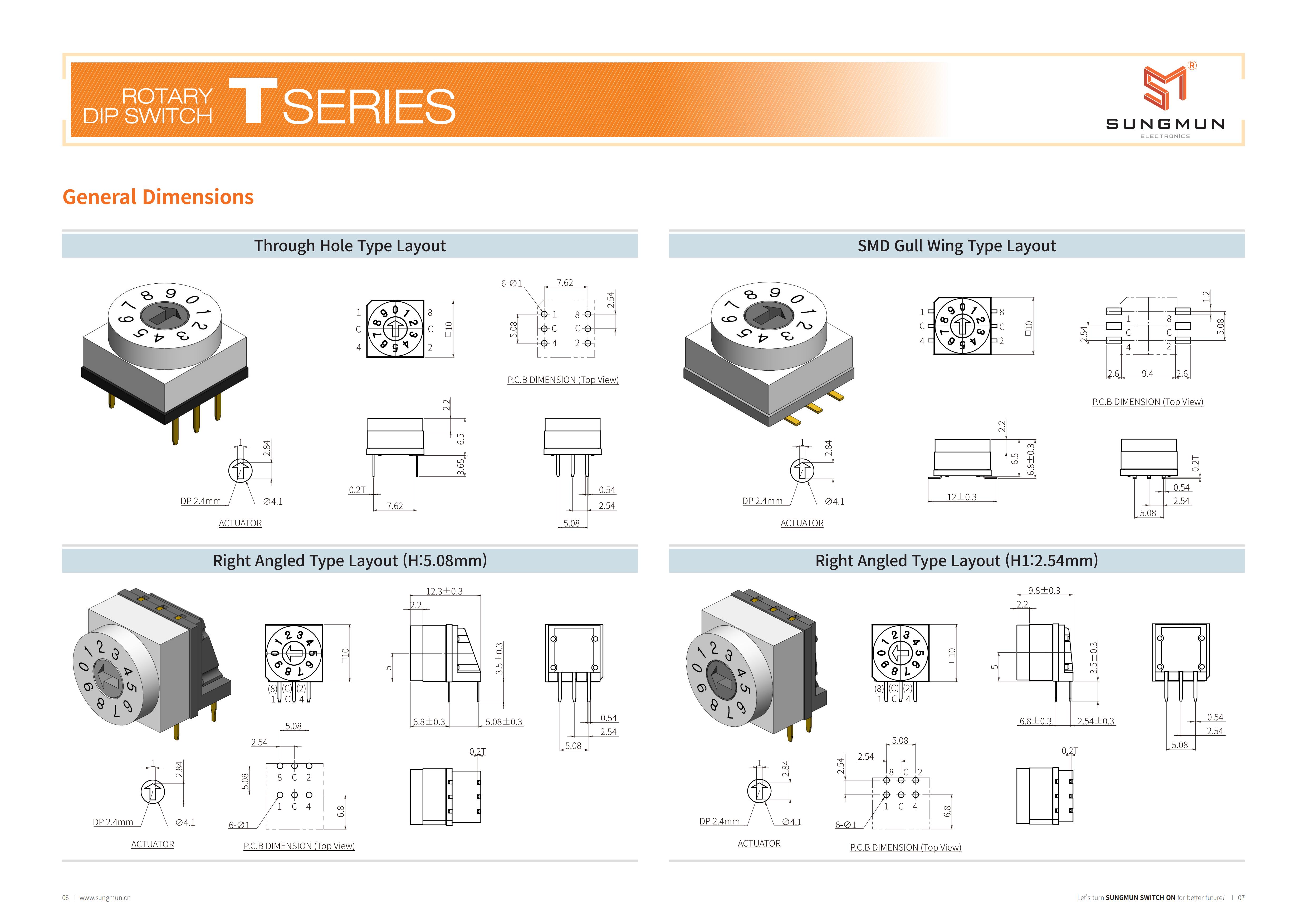

通孔（尺寸 3x3）

通孔（插针脚位3x2）S 封装 鹰翼型（插针脚位 3x3）SC 封装 鹰翼型（插针脚位3x2）H 右角型 5.08 毫米 H1 右角型 2.54 毫米
