编码开关如何替代拨码开关或指拨开关

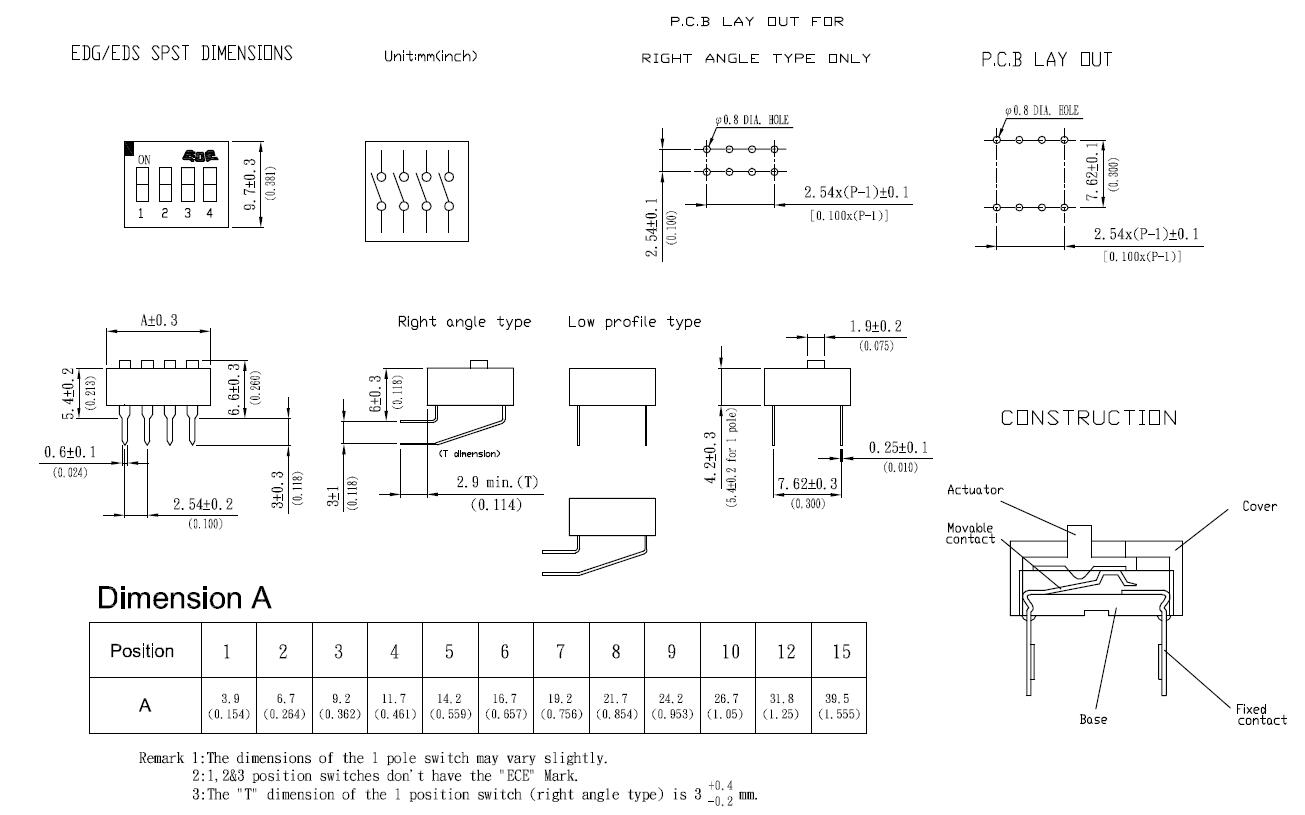

如果客户之前用指拨开关,并目前想用旋转编码开关来替代的话,可能需要客户改PCB板线路。因为,指拨开关在客户使用过程中,根据需求来调解每个档位,例如:客户想控制4个功能,或者8个功能,根据需求选型4档或8档。它的编码方式比较单存,每调解一个档位,只能让相应的两个引脚开/关。拨码开关的缺点是客户想控制更多功能,需求的档位数就越多,这样指拨开关暂用的PCB板面积就越大。以下是拨码开关的设计电路图:


而旋转编码开关,客户可以根据它的编码方式来设计PCB板线路,最常用的就是BCD二进制编码方式R code(正码)。不管客户选用多少档位,开关暂用PCB板的面积始终如一。需要我将推荐两种旋柄,D平柄和S高柄,10位和16位旋转编码开关
