SUNGMUN 八角形旋转编码开关SDR-10S-TR：精准耐用，掌控每一度

SUNGMUN 八角形旋转编码开关核心特点-S系列产品

1. 军工级耐用设计

◼ IP67全密封防护（防尘/防水）

通过严苛测试：浸水无渗透、粉尘零侵入、物理冲击无穿透

注：除"E"型执行器外全系列适用

◼ 超宽温域支持：-40℃至+85℃极端环境稳定运行

◼ 万次机械寿命：10,000次旋转循环认证

2. 高精度电气性能

◼ 黄金触点保障：接触电阻≤80mΩ，信号传输0损耗

◼ 安全绝缘屏障：绝缘电阻≥100MΩ@250VDC

◼ 双模式负载支持：

　　▸ 带开关型：150mA@42VDC

　　▸ 无开关型：200mA@42VDC

3. 智能工业适配特性

◼ 全场景安装方案：

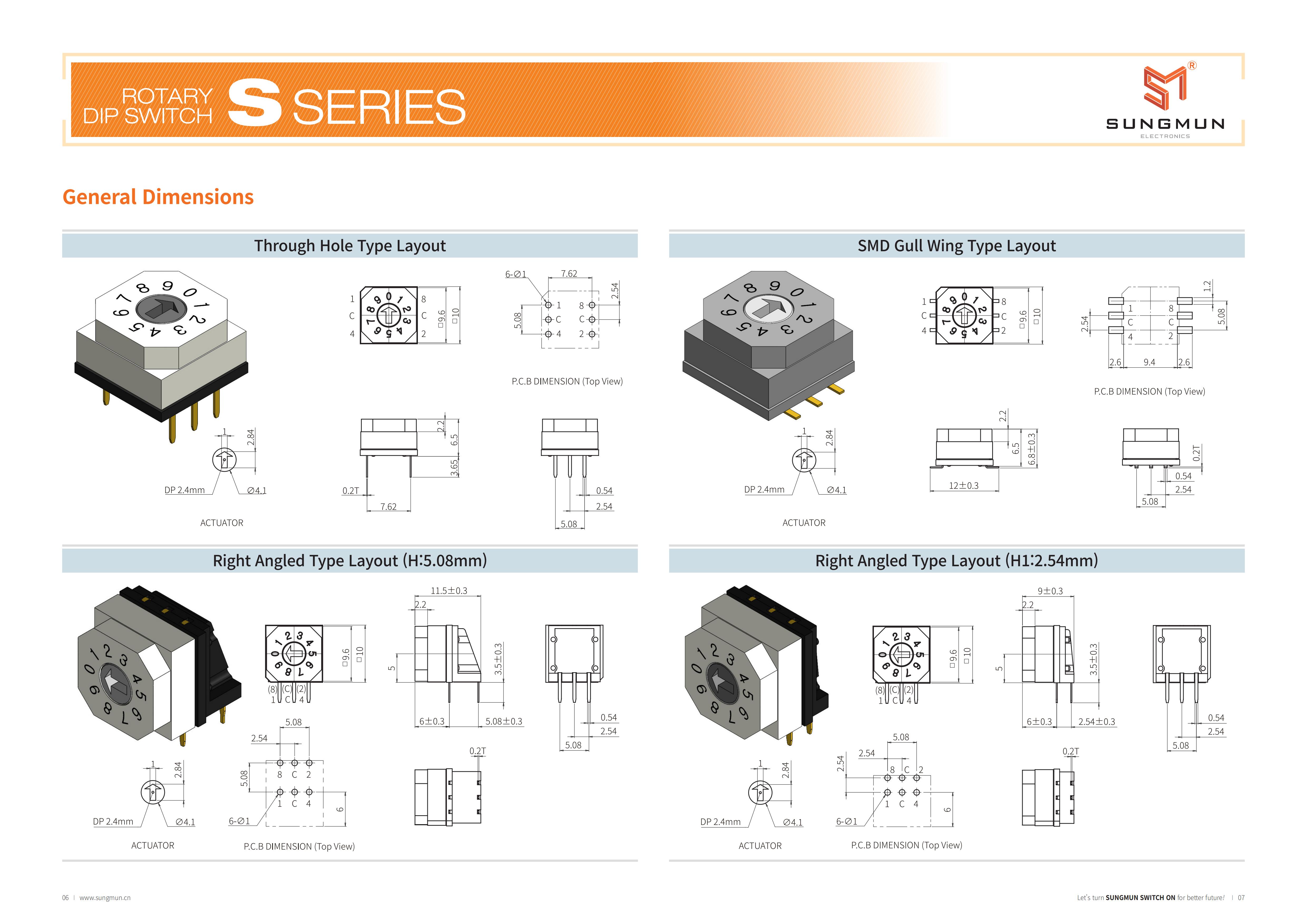

　　- 封装尺寸：10×10 / 7.4×7.4 / 7.2×7.2 (mm)

　　- 封装类型：THT通孔 / SMD贴片 / 直角引脚

◼ 多位置定制：4/6/8/10/16档位灵活配置

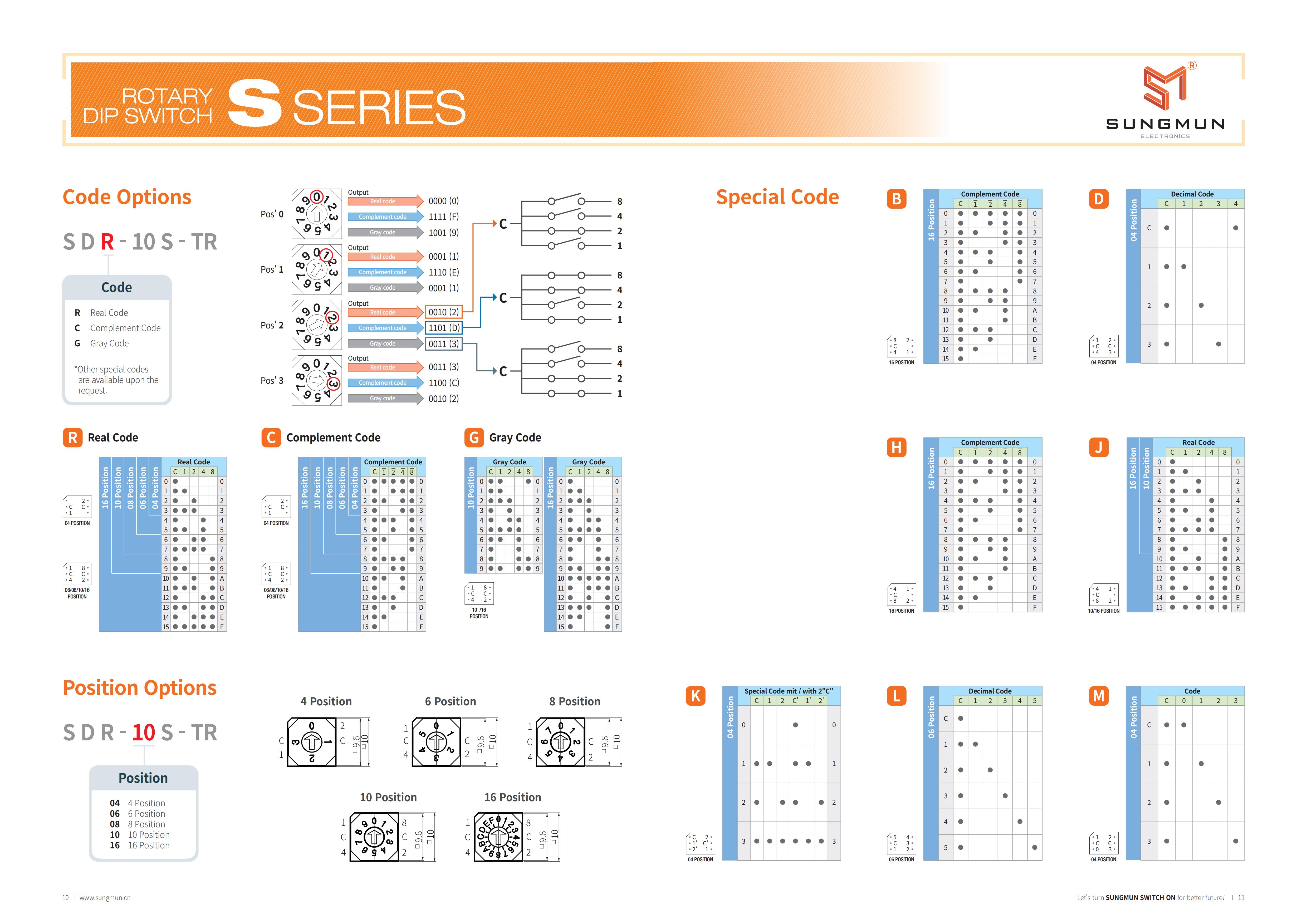

◼ 编码多样性：实数/补码/格雷码自由选型

4. 严苛制程认证

◼ 无铅环保工艺：符合RoHS指令

◼ 焊接可靠性：

　　▸ 回流焊：260℃±5℃ (5s)

　　▸ 波峰焊：260℃±5℃ (5-10s)

　　▸ 手工焊：350℃ (3s)

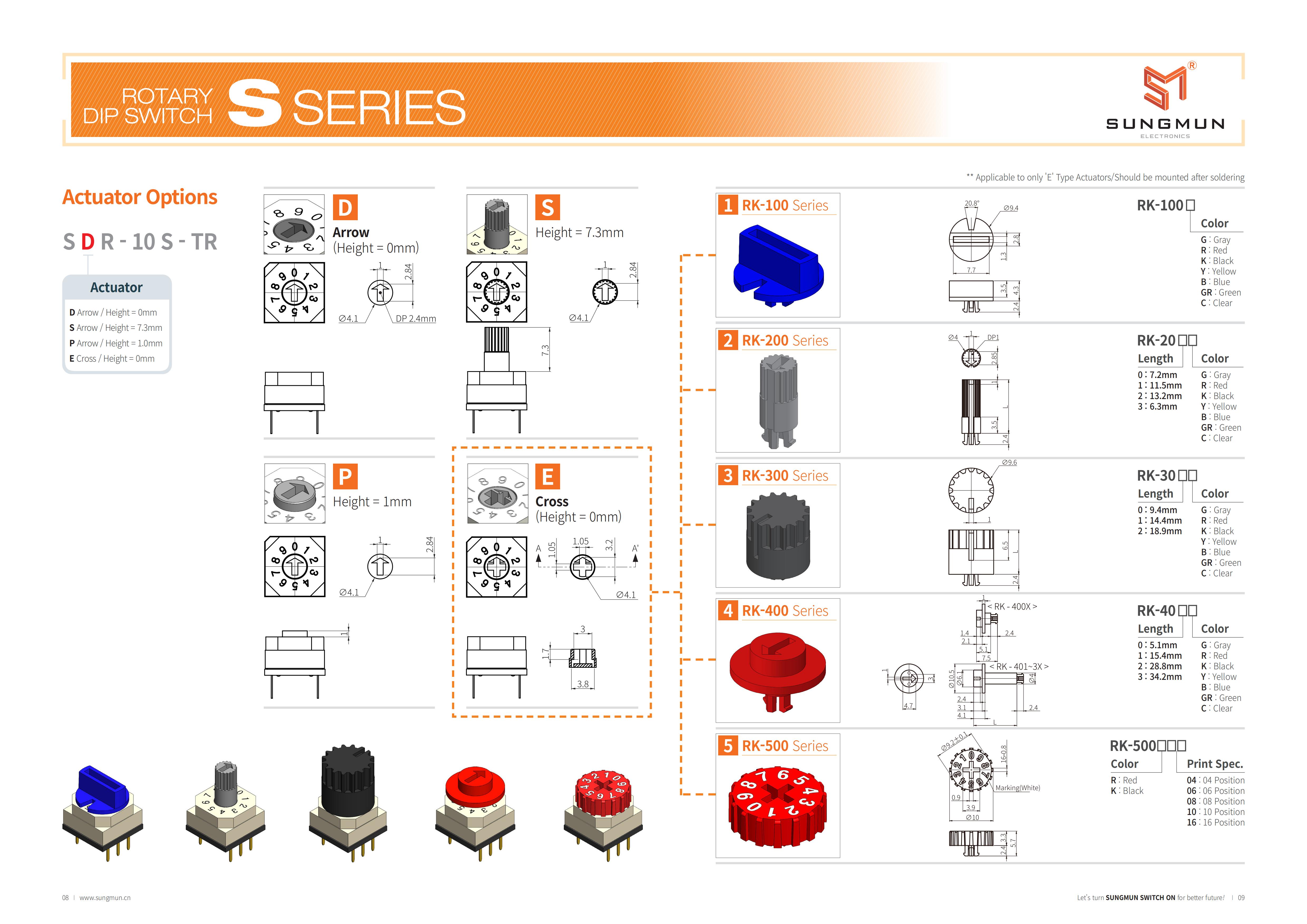

仅适用于“E”型执行器/应在焊接完成后安装

权威测试验证

测试项目 结果 标准

IP67防水密封 零进水现象 IEC 60529

防尘侵入测试 零粉尘渗透

机械探针防护 外壳无穿透

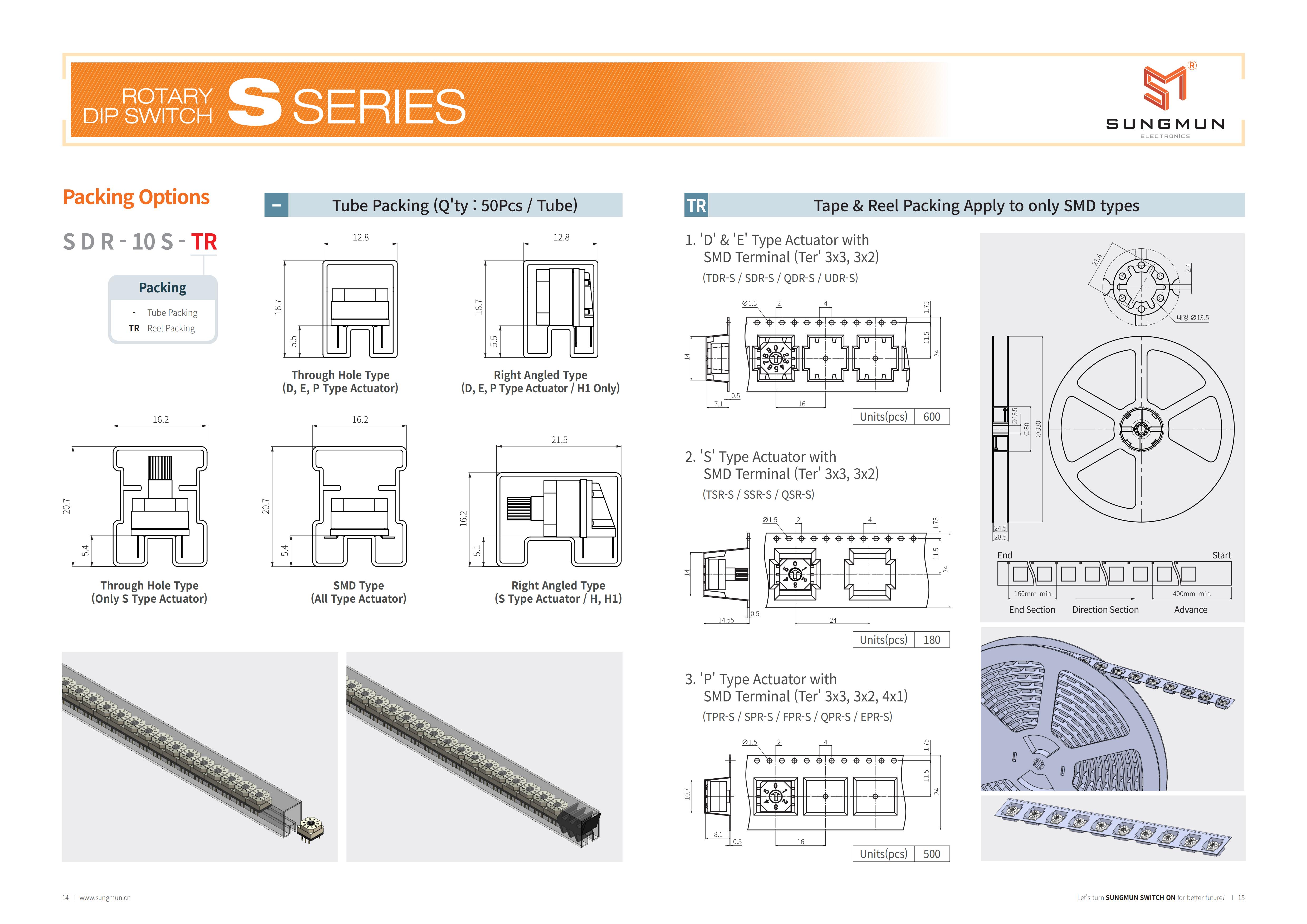

管材包装（数量：50 件/管）TR 胶带及卷轴包装 仅适用于表面贴装类型

行业解决方案覆盖

▶ 工业自动化：PLC控制柜 · 运动控制器 · 机械臂操作面板

▶ 能源管理：EV充电桩 · 智能断路器 · 光伏逆变器

▶ 智能设备：CCTV云台 · 通信基站 · LED调光系统

▶ 精密仪器：医疗设备 · 空调控制器 · 实验室仪表
