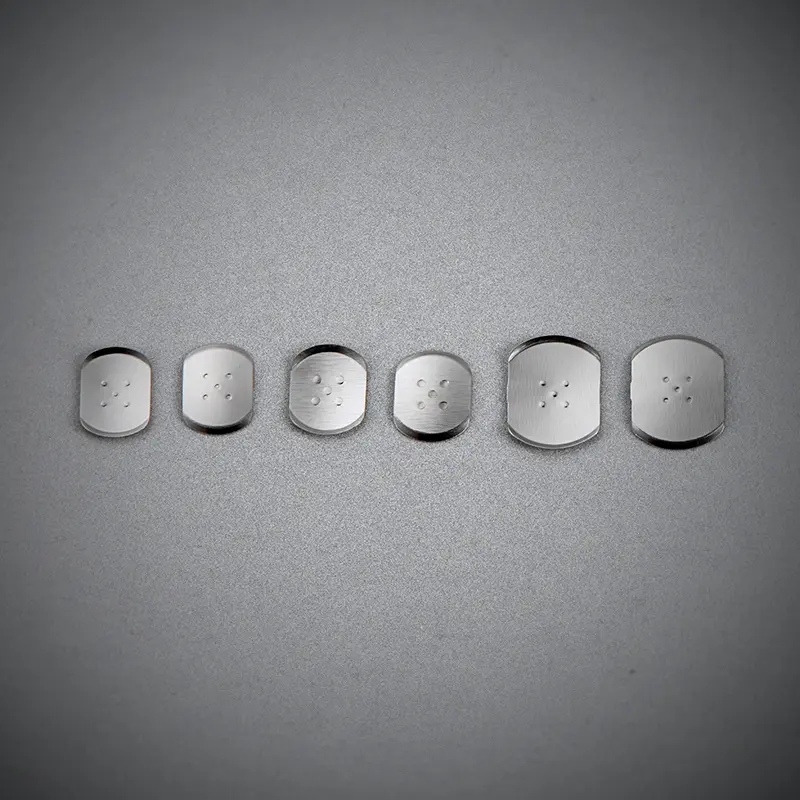

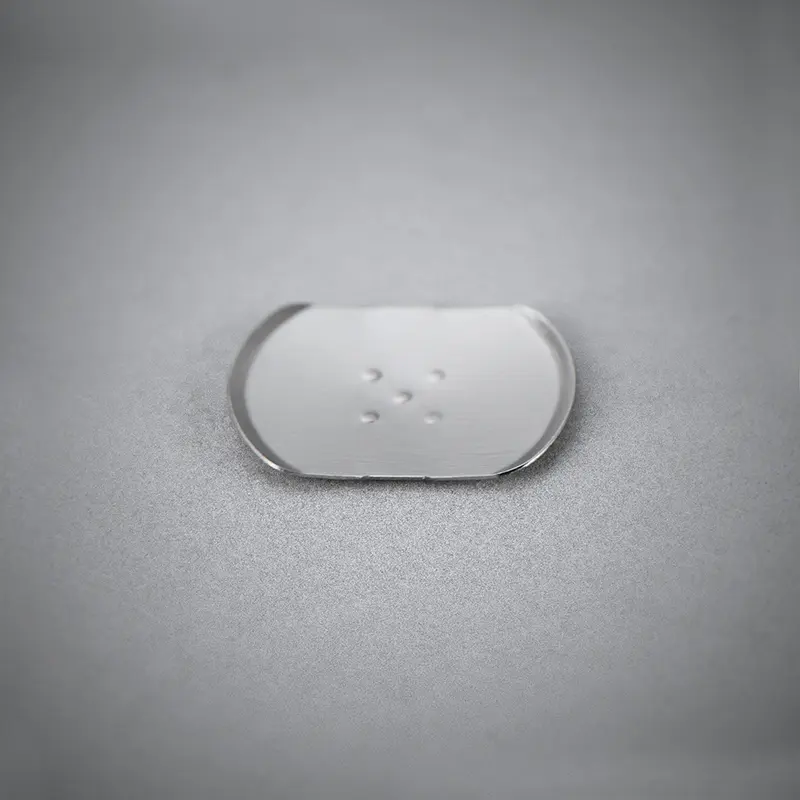

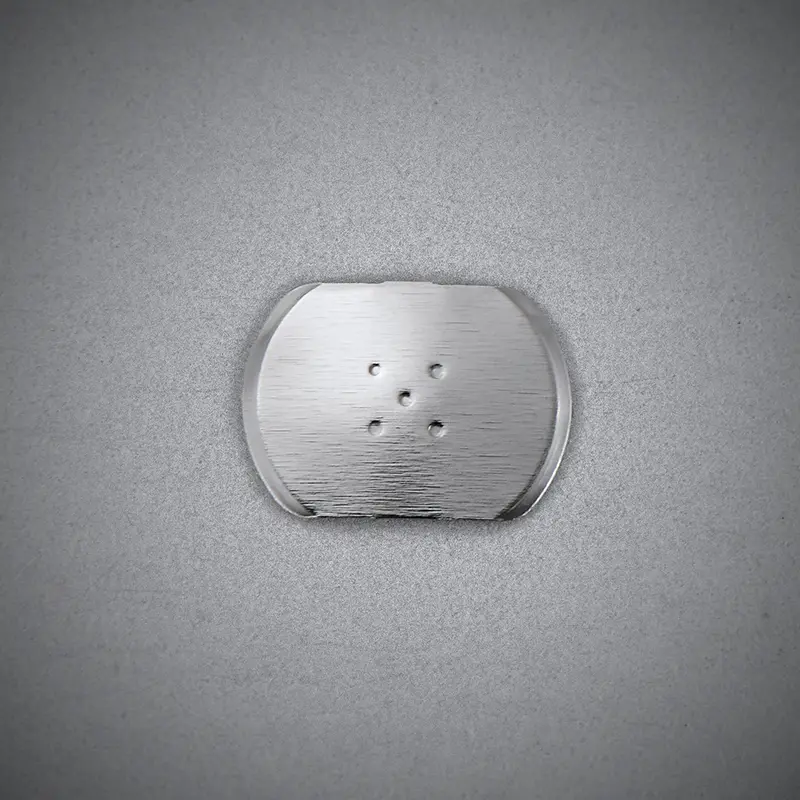

腰形（椭圆形）弹片5.0mmx3.7mm镀镍锅仔片

腰形镀镍带5触点锅仔片椭圆形5mmDome片

产品特点

按压锅仔片是一种瞬时开关触点，当与印刷电路板、柔性电路或薄膜一起使用时，它会成为常开开关。它们通过贴透明薄膜放置在印刷电路板上。在静止的状态下，触觉金属弹片位于主要焊盘的外边接触。当被短暂按压时，它们接触并与次级路径接触，从而闭合电路。许多不同的形状和力度可用于适合您的特定应用。您可以将它们用作机械开关、电触点、触觉开关。

产品目录下载

报价咨询

在线留言

填写您的联系方式后，返回即可解锁目录及图纸下载功能

验证码*

产品概述

特性

额定值（电阻负载）0.1A，50V DC

接触电阻1Ω或更低

绝缘电阻10MΩ或更高

在100V交流电压下耐电压1分钟

机械

工作力1.0N至2.5N

(φ4mm, φ4.5mm, φ5mm)

寿命50万到100万次

应用

用于小型遥控器、便携式AV设备操作、教育产品复读机、答题抢答器、安防系统对讲机、门禁设备、手机、智能手机、掌上电脑、游戏手柄、医疗产品、汽车中控系统的输入键开关。

规格参数

产品图	型号	直径	规格书	高度	点状	使用寿命	行程	操作力度	样品申请
	SD-X5B13-5D-DN	4.95±0.05*3.70 +0 /-0.05mm		0.26±0.03mm	5 dimples	500000(cycles)	0.20±0.03mm	130±20gf	详情规格产品型号：SD-X5B13-5D-DN 型号：SD-X5B13-5D-DN 脚宽：3.70 +0/-0.05mm 外径：4.95±0.05mm 弧高：0.20±0.03mm 电压：0.1-50V DC 电流：0.005-100mA DC 基材：SUS301Materials/T(mm)0.06 电镀：Nickel plating 工作温度：+105° -40° 储存温度：+100° -55° 申请样品规格书下载
	SD-X5B14-5D-DN	4.95±0.05*3.70 +0 /-0.05mm		0.27±0.03mm	5 dimples	500000(cycles)	0.21±0.03mm	140±20gf	详情规格产品型号：SD-X5B14-5D-DN 型号：SD-X5B14-5D-DN 脚宽：3.70 +0/-0.05mm 外径：4.95±0.05mm 弧高：0.21±0.03mm 电压：0.1-50V DC 电流：0.005-100mA DC 基材：SUS301Materials/T(mm)0.06 电镀：Nickel plating 工作温度：+105° -40° 储存温度：+100° -55° 申请样品规格书下载
	SD-X5B15-5D-DN	4.95±0.05*3.70 +0 /-0.05mm		0.28±0.03mm	5 dimples	500000(cycles)	0.22±0.03mm	150±20gf	详情规格产品型号：SD-X5B15-5D-DN 型号：SD-X5B15-5D-DN 脚宽：3.70 +0/-0.05mm 外径：4.95±0.05mm 弧高：0.22±0.03mm 电压：0.1-50V DC 电流：0.005-100mA DC 基材：SUS301Materials/T(mm)0.06 电镀：Nickel plating 工作温度：+105° -40° 储存温度：+100° -55° 申请样品规格书下载
	SD-X5B16-5D-DN	4.95±0.05*3.70 +0 /-0.05mm		0.28±0.03mm	5 dimples	500000(cycles)	0.22±0.03mm	160±20gf	详情规格产品型号：SD-X5B16-5D-DN 型号：SD-X5B16-5D-DN 脚宽：3.70 +0/-0.05mm 外径：4.95±0.05mm 弧高：0.22±0.03mm 电压：0.1-50V DC 电流：0.005-100mA DC 基材：SUS301Materials/T(mm)0.06 电镀：Nickel plating 工作温度：+105° -40° 储存温度：+100° -55° 申请样品规格书下载
	SD-X5B18-5D-DN	4.95±0.05*3.70 +0 /-0.05mm		0.29±0.03mm	5 dimples	500000(cycles)	0.23±0.03mm	180±20gf	详情规格产品型号：SD-X5B18-5D-DN 型号：SD-X5B18-5D-DN 脚宽：3.70 +0/-0.05mm 外径：4.95±0.05mm 弧高：0.23±0.03mm 电压：0.1-50V DC 电流：0.005-100mA DC 基材：SUS301Materials/T(mm)0.06 电镀：Nickel plating 工作温度：+105° -40° 储存温度：+100° -55° 申请样品规格书下载
	SD-X5B20-5D-DN	4.95±0.05*3.70 +0 /-0.05mm		0.29±0.03mm	5 dimples	500000(cycles)	0.23±0.03mm	200±20gf	详情规格产品型号：SD-X5B20-5D-DN 型号：SD-X5B20-5D-DN 脚宽：3.70 +0/-0.05mm 外径：4.95±0.05mm 弧高：0.23±0.03mm 电压：0.1-50V DC 电流：0.005-100mA DC 基材：SUS301Materials/T(mm)0.06 电镀：Nickel plating 工作温度：+105° -40° 储存温度：+100° -55° 申请样品规格书下载
	SD-X5B22-5D-DN	4.95±0.05*3.70 +0 /-0.05mm		0.30±0.03mm	5 dimples	500000(cycles)	0.24±0.03mm	220±20gf	详情规格产品型号：SD-X5B22-5D-DN 型号：SD-X5B22-5D-DN 脚宽：3.70 +0/-0.05mm 外径：4.95±0.05mm 弧高：0.24±0.03mm 电压：0.1-50V DC 电流：0.005-100mA DC 基材：SUS301Materials/T(mm)0.06 电镀：Nickel plating 工作温度：+105° -40° 储存温度：+100° -55° 申请样品规格书下载

向右滑动可查看更多参数 >>>
