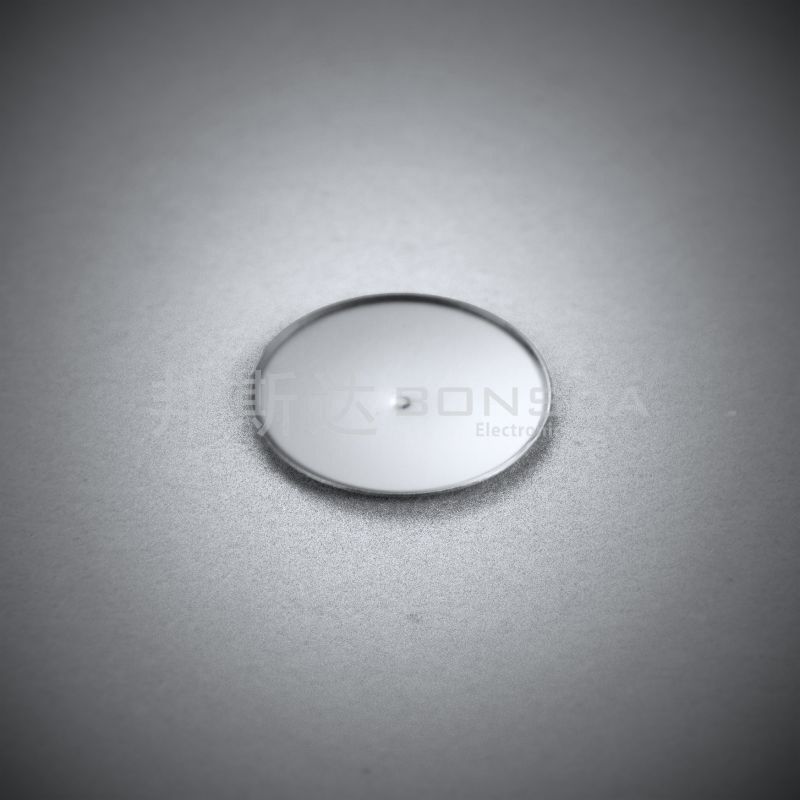

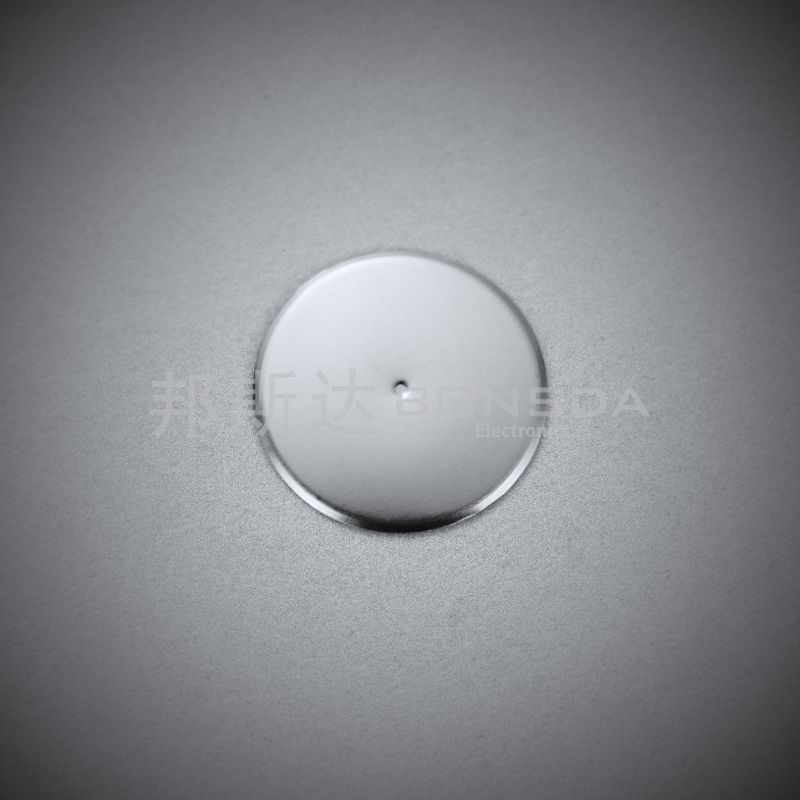

高寿命200万进口弹片圆形6mm锅仔片

圆形镀镍力度280gf金属弹片 带1触点防尘锅仔片

产品特点

按压锅仔片是一种瞬时开关触点,当与印刷电路板、柔性电路或薄膜一起使用时,它会成为常开开关。它们通过贴透明薄膜放置在印刷电路板上。在静止的状态下,触觉金属弹片位于主要焊盘的外边接触。当被短暂按压时,它们接触并与次级路径接触,从而闭合电路。许多不同的形状和力度可用于适合您的特定应用。您可以将它们用作机械开关、电触点、触觉开关。

在线留言
填写您的联系方式后,返回即可解锁目录及图纸下载功能
  • *
  • *
  • *
  • *
验证码*
产品概述

特性

额定值(电阻负载)0.1A,50V DC


接触电阻1Ω或更低


绝缘电阻10MΩ或更高


在100V交流电压下耐电压1分钟


机械

工作力1.0N至2.8N


(φ4mm, φ5mm, φ6mm)


寿命100万到200万次


出气槽设计

通风在电路设计中,空气的运动被称为“通风”,对于圆顶开关的正常工作非常重要。缺乏通风可能会对开关的感觉和功能造成不利影响。虽然通风并非对每个应用都是绝对必要的,但在几乎所有应用中都是可取的。当圆顶被压下时,空气被困在其下方。为了避免在启动时压缩圆顶下方的空气,建议设置通风通道。圆顶的通风可以通过多种不同的方式实现。通风通道可以通过间隔层从一个圆顶延伸到另一个圆顶。圆顶阵列可以通过聚酯材料进行顶部通风。通气通道可以穿过板。如果不对圆顶进行适当的通风,将导致触觉反应的显著损失。带通孔的单面PCB带通孔双面PCB


应用

用于小型遥控器、便携式AV设备操作、教育产品复读机、答题抢答器、安防系统对讲机、门禁设备、手机、智能手机、掌上电脑、游戏手柄、医疗产品、汽车中控系统的输入键开关。



规格参数
产品图 型号 直径 规格书 高度 点状 使用寿命 行程 操作力度 样品申请
SD-S6C28-1D-DN 6.0±0.05mm 0.265±0.05mm 1 dimple 2000000(cycles) 0.20±0.05mm 280+15/-10gf
产品型号:SD-S6C28-1D-DN
  • 型号:SD-S6C28-1D-DN
  • 脚宽:6.0±0.05mm
  • 外径:6.0±0.05mm
  • 弧高:0.20±0.05mm
  • 电压:0.1-50V DC
  • 电流:0.005-100mA DC
  • 基材:SUS301Materials/T(mm)0.065
  • 电镀:Nickel Plating
  • 工作温度:+105° -40°
  • 储存温度:+100° -55°
