凹面弹片力度160gf 镀镍带1触点防尘锅仔片
按压锅仔片是一种瞬时开关触点，当与印刷电路板、柔性电路或薄膜一起使用时，它会成为常开开关,它们通过贴透明薄膜放置在印刷电路板上。
在静止的状态下，触觉金属弹片位于主要焊盘的外边接触。当被短暂按压时，它们接触并与次级路径接触，从而闭合电路。许多不同的形状和力度可用于适合您的特定应用。您可以将它们用作机械开关、电触点、触觉开关。
额定值（电阻负载）0.1A，50V DC
接触电阻1Ω或更低
绝缘电阻10MΩ或更高
在100V交流电压下耐电压1分钟
工作力1.0N至2.5N

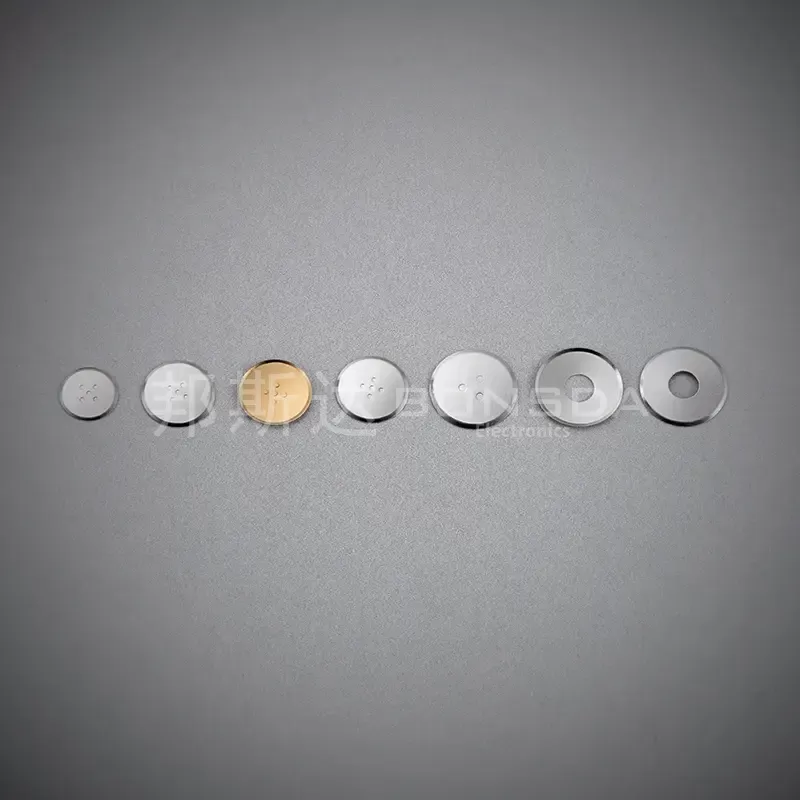

(φ3mm, φ3.5mm, φ4mm, φ4.5mm, φ5mm, φ6mm, φ7mm, φ8mm, φ9mm, φ10mm)
寿命10万到50万次
用于小型遥控器、便携式AV设备操作、教育产品复读机、答题抢答器、安防系统对讲机、门禁设备、手机、智能手机、掌上电脑、游戏手柄、医疗产品、汽车中控系统的输入键开关。
| 产品图 | 型号 | 直径 | 规格书 | 高度 | 点状 | 使用寿命 | 行程 | 操作力度 | 样品申请 |
 |
SD-X35C10-1D-DN | 3.50 +0.00/ -0.05mm | |
0.18±0.03mm | 1 dimple | 500000(cycles) | 0.13±0.03mm | 100±20gf |
详情规格
|
|
|
SD-X35C13-1D-DN | 3.50 +0.00/ -0.05mm | |
0.19±0.03mm | 1 dimple | 500000(cycles) | 0.14±0.03mm | 130±20gf |
详情规格
|
|
|
SD-X35C16-1D-DN | 3.50 +0.00/ -0.05mm | |
0.20±0.03mm | 1 dimple | 500000(cycles) | 0.15±0.03mm | 160±20gf |
详情规格
|
|
|
SD-X35C18-1D-DN | 3.50 +0.00/ -0.05mm | |
0.21±0.03mm | 1 dimple | 500000(cycles) | 0.16±0.03mm | 180±20gf |
详情规格
|
|
|
SD-X35C20-1D-DN | 3.50 +0.00/ -0.05mm | |
0.23±0.03mm | 1 dimple | 500000(cycles) | 0.18±0.03mm | 200±20gf |
详情规格
|
电子开关应用领域涵盖了家居、商业、汽车、电子产品和工业等多个领域
