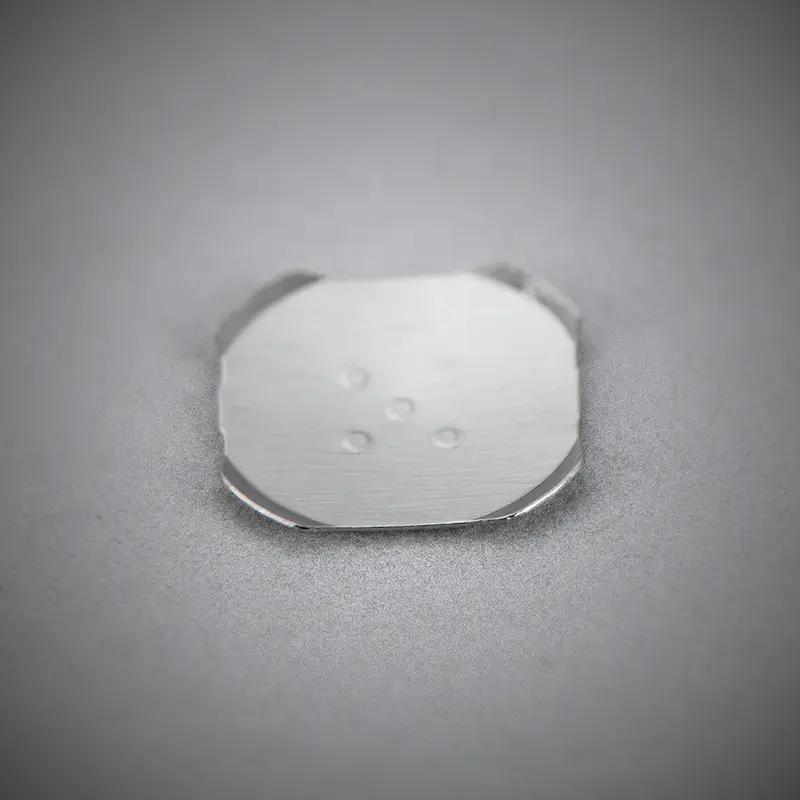

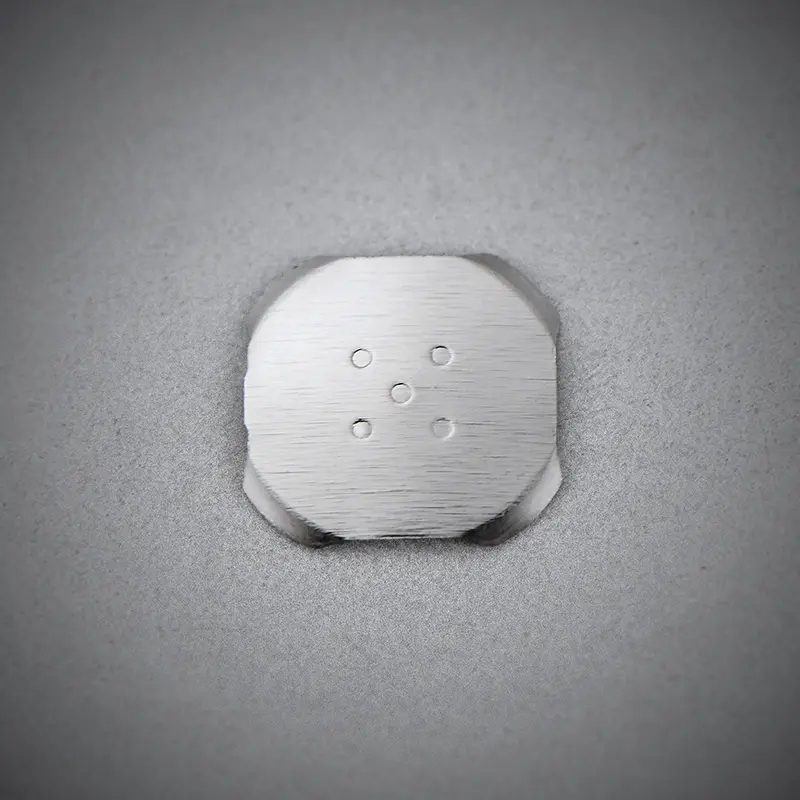

十字形4.0mm镀镍带5触点防尘锅仔片

四角弹片镀镍带5触点防尘金属弹片

产品特点

1.锅仔弹片可以实现了良好的手感和稳定的电气性能规格。

2.采用锅仔片按键实现超薄外形设备设计。

3.提供具有不同规格尺寸的弹片产品切换表格类型以帮助生产组件更薄，这种类型的开关采用金属弹片冲压制成。

4.锅仔片安装可以固定薄膜胶带上，牢固有结实。

5.使用在软板FPC以及多层板的按键键盘和遥控按键。

产品目录下载

报价咨询

在线留言

填写您的联系方式后，返回即可解锁目录及图纸下载功能

验证码*

产品概述

特性

额定值：0.1A，12V DC

接触电阻：1Ω或更低，可以通过电镀降低产品的阻值，电镀后的产品阻值更低灵敏度更高。

绝缘电阻：10MΩ或更高

机械

特性工作力1.0N至100N，不同弹片规格不同，力度和行程各有相差，手感不同导致的行程和力度也不同。

(十字形产品直径φ4.0mm, φ5.0mm, φ6.0mm, φ7.0mm, φ8.0mm, φ8.40mm, φ8.5mm, φ10.0mm, φ12.2mm, φ16mm, φ21.0mm)

寿命20万到200万次不等。

应用范围

1.用于遥控器、数码相机、便携式AV设备。

2.用于手机、智能手机、掌上电脑的输入键盘开关。

焊盘设计：

十字形锅仔片PCB焊盘设计

规格参数

产品图	型号	直径	规格书	高度	点状	使用寿命	行程	操作力度	样品申请
	SD-X4A13-5D-DN	4.00±0.05mm		0.25±0.03mm	5 dimples	500000(cycles)	0.19±0.03mm	130±20gf	详情规格产品型号：SD-X4A13-5D-DN 型号：SD-X4A13-5D-DN 脚宽：3.45±0.05mm 外径：4.00±0.05mm 弧高：0.19±0.03mm 电压：0.1-50V DC 电流：0.005-100mA DC 基材：SUS301Materials/T(mm)0.060 电镀：Nickel plating 工作温度：+105° -40° 储存温度：+100° -55° 申请样品规格书下载
	SD-X4A16-5D-DN	4.00±0.05mm		0.27±0.03mm	5 dimples	500000(cycles)	0.21±0.03mm	160±20gf	详情规格产品型号：SD-X4A16-5D-DN 型号：SD-X4A16-5D-DN 脚宽：3.45±0.05mm 外径：4.00±0.05mm 弧高：0.22±0.03mm 电压：0.1-50V DC 电流：0.005-100mA DC 基材：SUS301Materials/T(mm)0.060 电镀：Nickel plating 工作温度：+105° -40° 储存温度：+100° -55° 申请样品规格书下载
	SD-X4A18-5D-DN	4.00±0.05mm		0.28±0.03mm	5 dimples	500000(cycles)	0.22±0.03mm	180±20gf	详情规格产品型号：SD-X4A18-5D-DN 型号：SD-X4A18-5D-DN 脚宽：3.45±0.05mm 外径：4.00±0.05mm 弧高：0.22±0.03mm 电压：0.1-50V DC 电流：0.005-100mA DC 基材：SUS301Materials/T(mm)0.060 电镀：Nickel plating 工作温度：+105° -40° 储存温度：+100° -55° 申请样品规格书下载
	SD-X4A20-5D-DN	4.00±0.05mm		0.29±0.03mm	5 dimples	500000(cycles)	0.23±0.03mm	200±20gf	详情规格产品型号：SD-X4A20-5D-DN 型号：SD-X4A20-5D-DN 脚宽：3.45±0.05mm 外径：4.00±0.05mm 弧高：0.23±0.03mm 电压：0.1-50V DC 电流：0.005-100mA DC 基材：SUS301Materials/T(mm)0.060 电镀：Nickel plating 工作温度：+105° -40° 储存温度：+100° -55° 申请样品规格书下载
