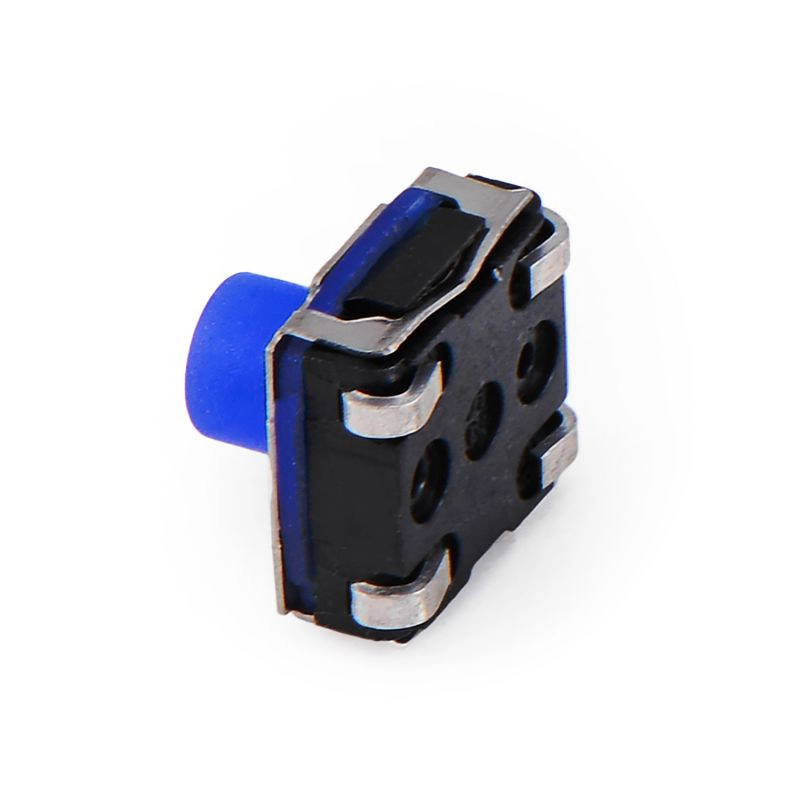

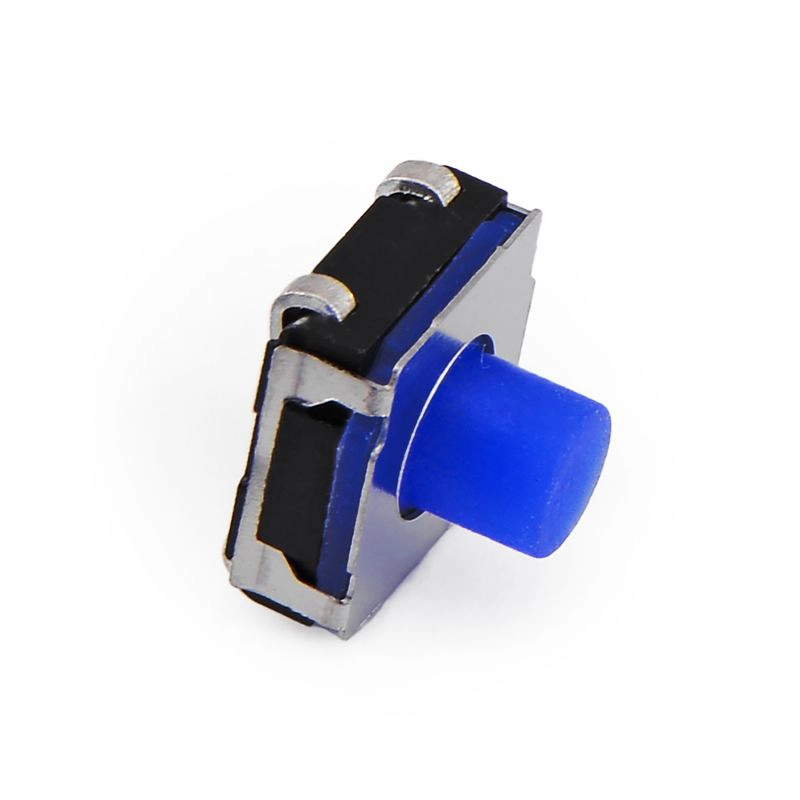

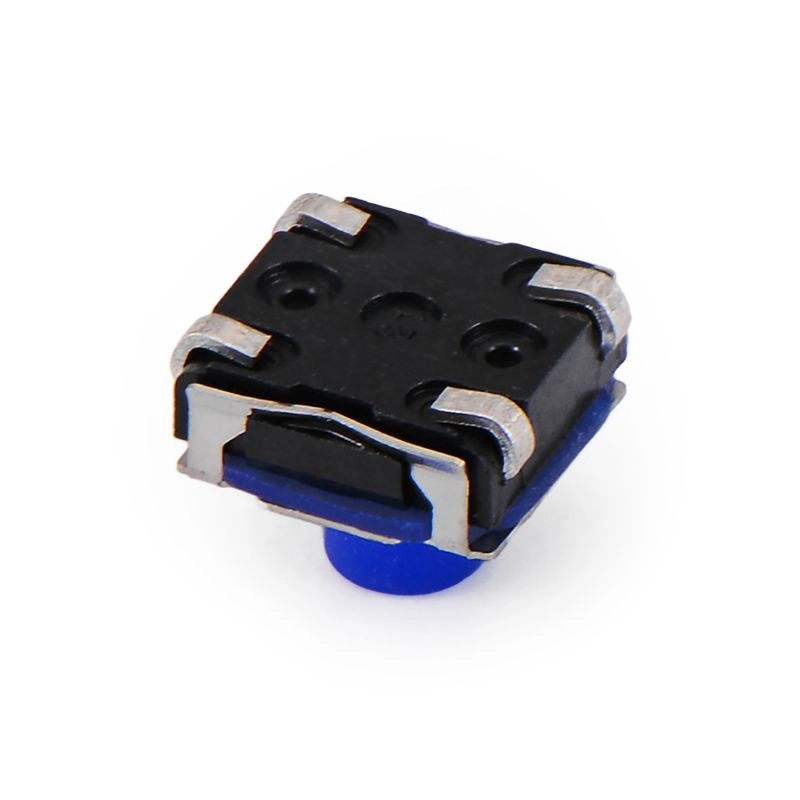

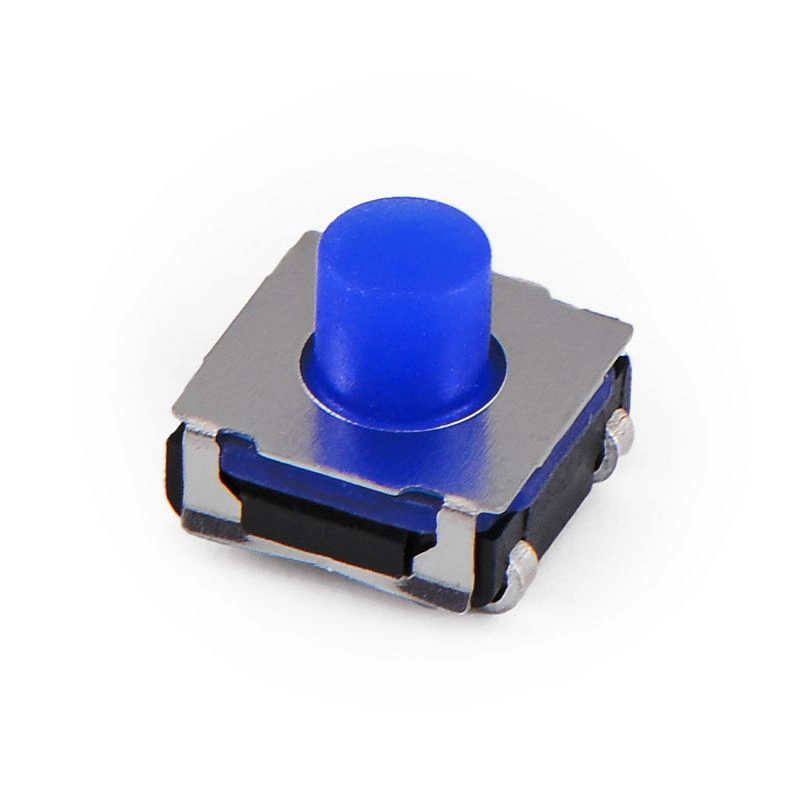

SD-T1266-05116M1四脚贴片防水轻触开关 IP67防水按键

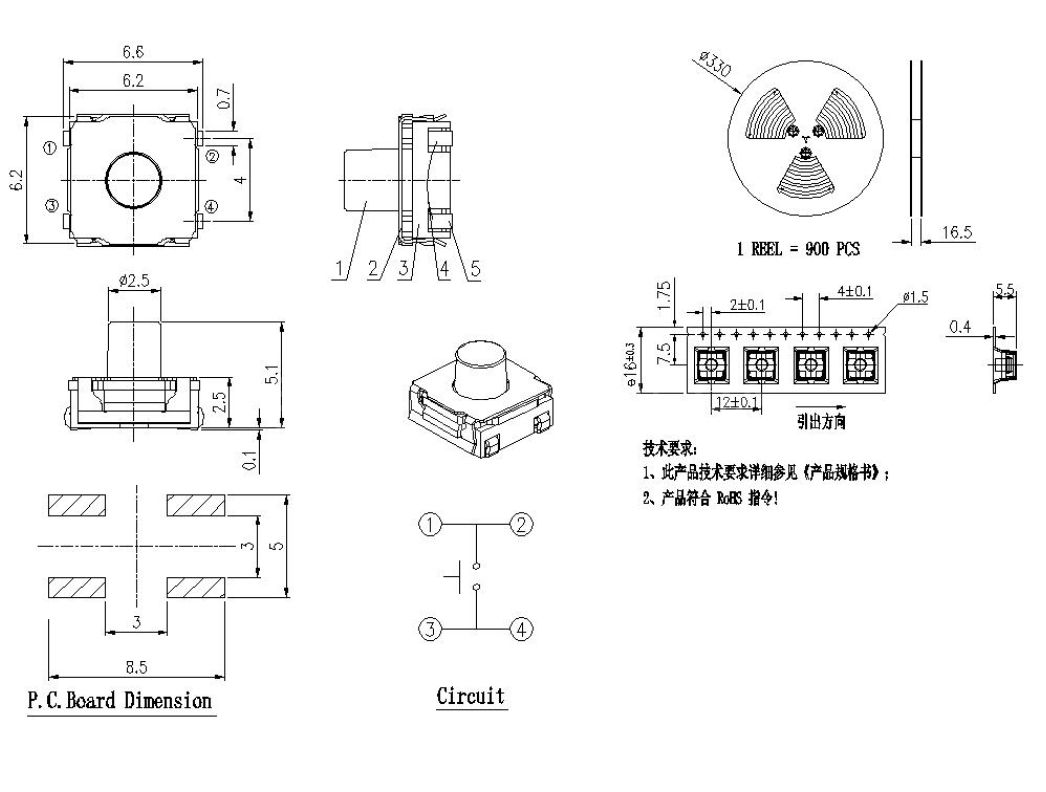

6.2mm*6.2mm*5.1mm按键开关 编带内焊轻触开关

产品特点

轻触开关,为超小型开关,只要轻轻地按下按键就能转换线路。主要用于音响、电脑、通信设备等,是使用最广泛的开关。

▲超小尺寸

▲精确的触觉

▲高可靠性和长寿命

▲J, G, crimped和直插等各种脚型

▲ 各种操作力

▲符合RoHS标准

▲IP67防水按键

▲四角内焊贴片

▲卷装编带





在线留言
填写您的联系方式后,返回即可解锁目录及图纸下载功能
  • *
  • *
  • *
  • *
验证码*
产品概述


1.开关工作额定值:DC 12V 50mA(最大值) DC 1V 1mA(最小值)

2.接触电阻

Contact

Resistance≤100mΩ

3.绝缘电阻

Insulation Resistance≥100MΩ

4.触点抖动

Bounce  ON-10ms max/OFF-10ms max

5.按力

Operating

Force   350±100 gf

6.最大行程

Full Travel  0.50±0.3mm

7.寿命

life  无故障寿命:100,000 次

fault-free life:100,000 cycles

8.手工焊接

Hand soldering  (1) 焊锡温度:≤350℃

(1) 连续焊接时间:≤3 s

Please practice according to below conditions:

(2) Soldering temperature: ≤350℃

(3) Continuous soldering time: ≤3 s

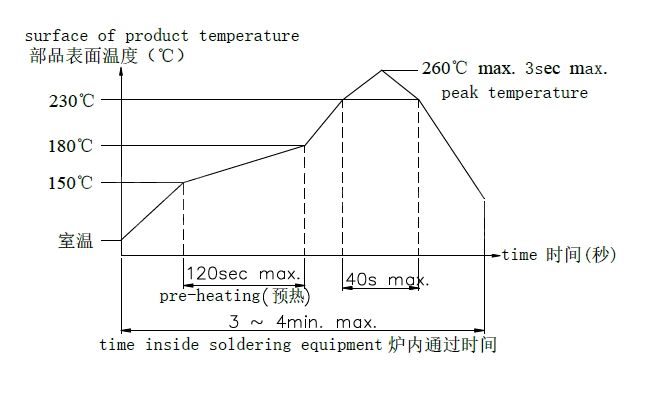

9.回流焊时

Conditions for

reflow



规格参数
规格 规格书 额定电流 接触电阻 使用寿命 行程 操作力度 样品申请
6.2*6.2*5.1(mm) DC 12V 50mA / DC 1V 1mA ≤100mΩ 100,000 (cycles) 0.50±0.3mm 350±100 gf
