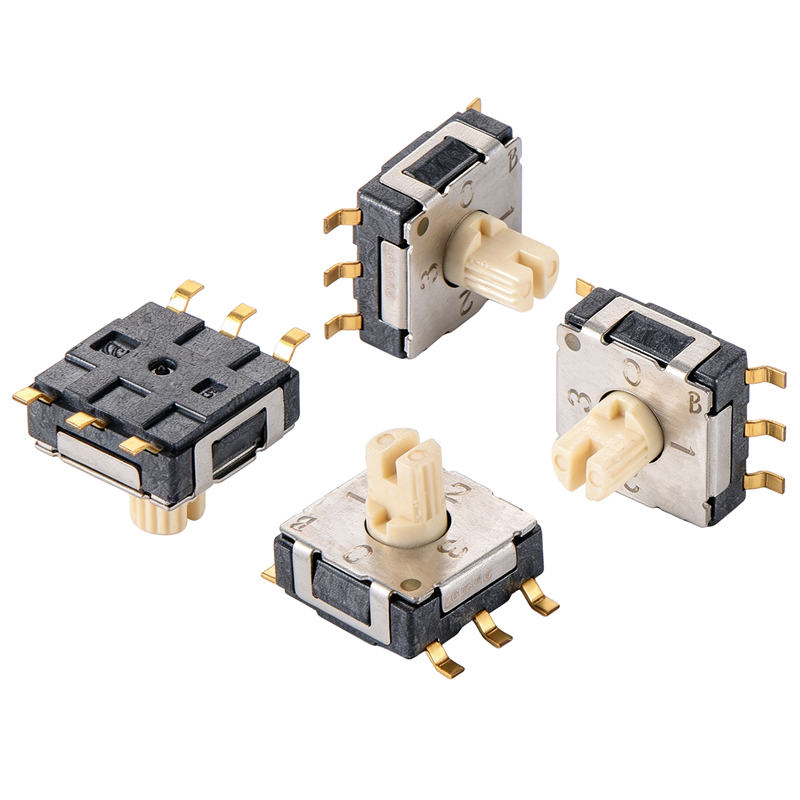

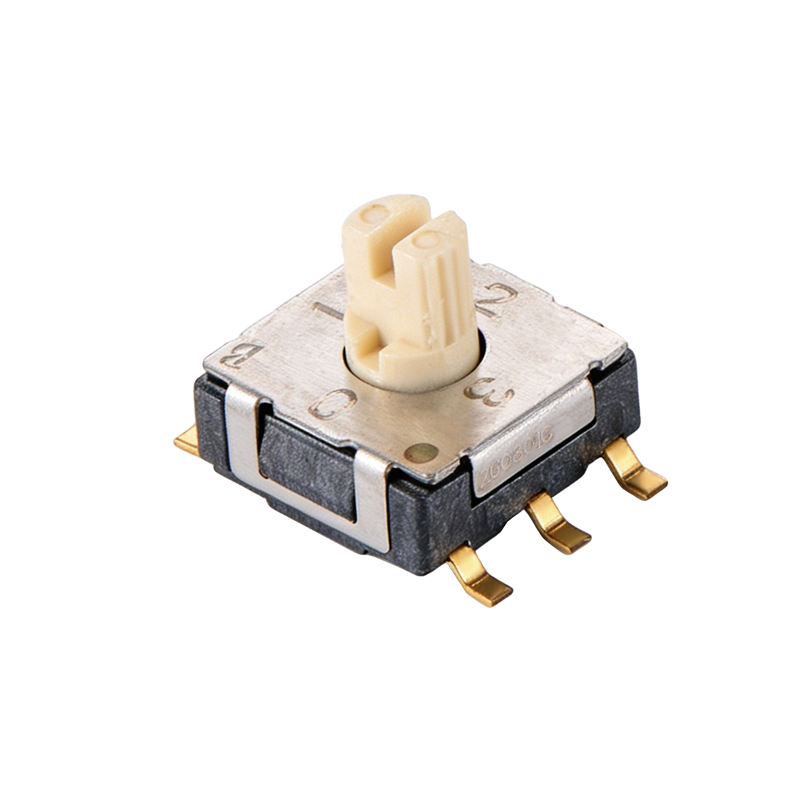

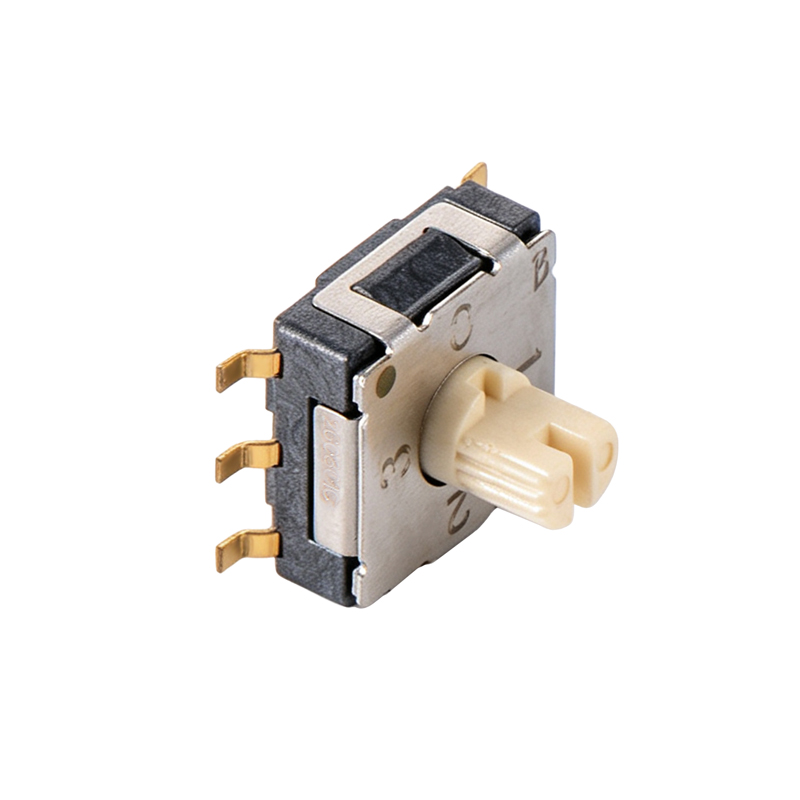

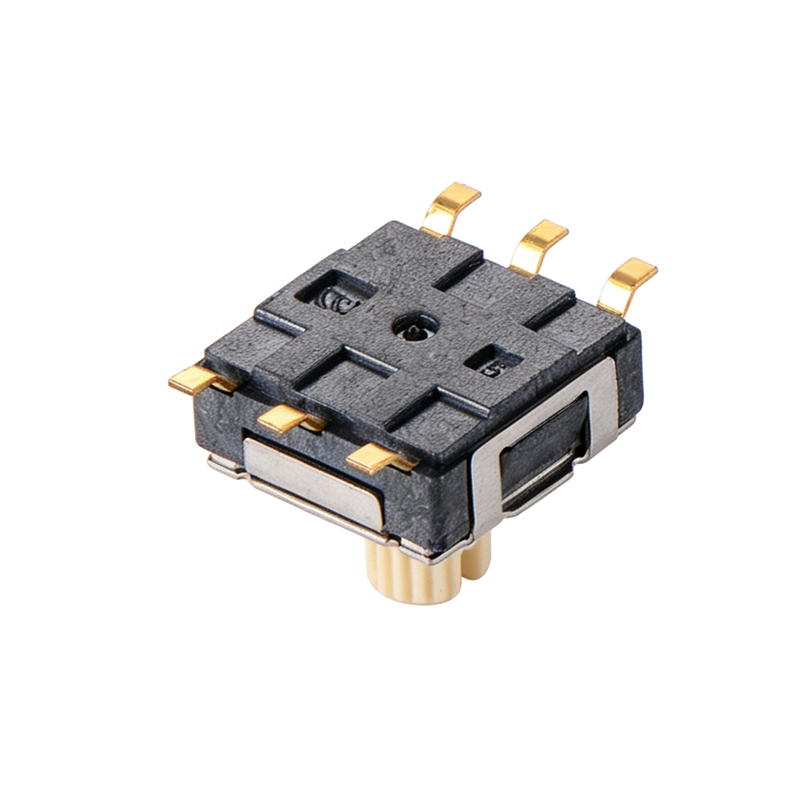

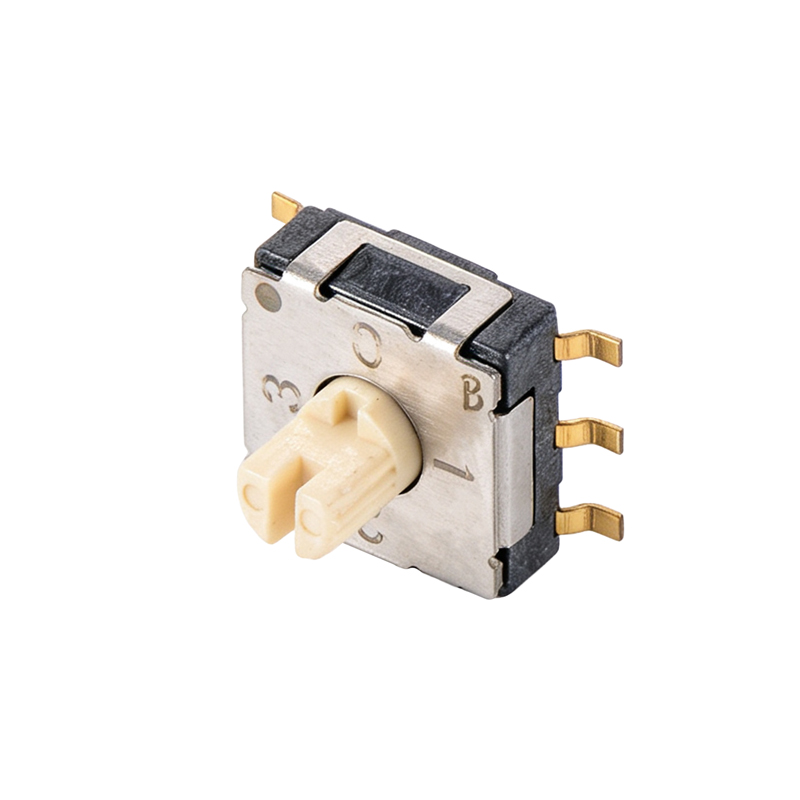

SD-R04A-T01 4档旋转编码开关，7.2×7.2mm 贴片式，适用于门禁/安防设备编码设定。
电气特性
电流范围：非转换 100mA, 50V DC；转换 25mA, 24V DC。
接触电阻：60mΩ Max。
绝缘电阻：100MΩ Min (100V DC)。
抗电强度：250V AC (50/60Hz)，持续1分钟。
机械与环境
操作力：100-200gf·cm。
工作温度：-40℃ ~ +85℃。
寿命：在 100mA, 5V DC 负载下，0-3档可进行 12,000个循环。
焊接：支持回流焊（峰值260℃）和手工焊接（350℃ Max, 5秒）。
物理尺寸
主体尺寸：7.2mm × 7.2mm，是一款Mini型开关。
SD-R04A-T01 是 BONSDA（邦斯达）品牌推出的一款 4档旋转编码开关，采用 7.2×7.2mm Mini 贴片式封装，专为门禁设备等空间受限的电子设备提供可靠的编码设定方案。作为深圳市子庚科技有限公司的自有品牌产品，SD-R04A-T01 延续了 BONSDA 在编码开关领域的技术积累，以紧凑尺寸、稳定性能和长寿命设计，满足门禁系统对编码元件的严苛要求。
SD-R04A-T01 采用 7.2×7.2mm Mini 尺寸和四脚贴片封装，相比直插式产品，贴片式设计更适应现代门禁设备主板的高密度布局需求。贴片封装支持回流焊工艺，便于自动化贴装生产，有助于提升生产效率并降低组装成本。
产品提供4个档位的编码输出，通过旋转旋钮即可完成地址码或功能码的设定。档位到位后具有机械定位锁定，操作手感清晰，不易因震动或误触导致编码偏移，确保门禁设备编码设定的准确性和可靠性。
接触片和端子均采用镀金工艺处理，接触电阻低至60mΩ Max，在门禁设备长期运行中保持稳定的信号传输，减少因接触不良导致的编码读取错误。
工作温度范围覆盖 -40℃ 至 +85℃，无论是在寒冷地区的户外门禁设备，还是高温环境下的室内控制器，SD-R04A-T01 均能保持稳定的电气性能和机械性能。
在 100mA、5V DC 电阻负载条件下，0-3档可完成12,000次循环操作，满足门禁设备日常频繁编码设定和调试的使用需求，降低售后维护频率。
SD-R04A-T01 主要应用于门禁设备领域，包括：
门禁控制器：用于设备地址码设定，支持多台控制器组网时的唯一地址配置
读卡器：用于功能模式切换和通信参数设定
闸机/通道设备：用于通行模式选择及设备编号设定
电梯控制系统：用于楼层权限编码设定
安防集成设备：用于系统集成中的设备识别码配置
除门禁设备外，该产品也可用于需要小型化编码设定的其他电子设备，如工业控制面板、通信设备、仪器仪表等。
SD-R04A-T01 旋转编码开关以 7.2×7.2mm 贴片式紧凑设计、4档编码输出、镀金触点、宽温工作范围和12,000次使用寿命为核心优势，为门禁设备提供了一种可靠、耐用且易于自动化生产的编码设定解决方案。无论是门禁控制器、读卡器还是闸机设备，SD-R04A-T01 都能在有限的空间内实现稳定、准确的编码配置，是门禁系统硬件设计中值得信赖的元件选择。
| 规格 | 规格书 | 额定电流 | 接触电阻 | 使用寿命 | 行程 | 操作力度 | 样品申请 |
| 7.2×7.2mm贴片4档 |  |
25mA / 24V DC 非切换 100mA / 50V DC | ≤60mΩ | 12,000次循环（0-3档） | 100-200gf |
