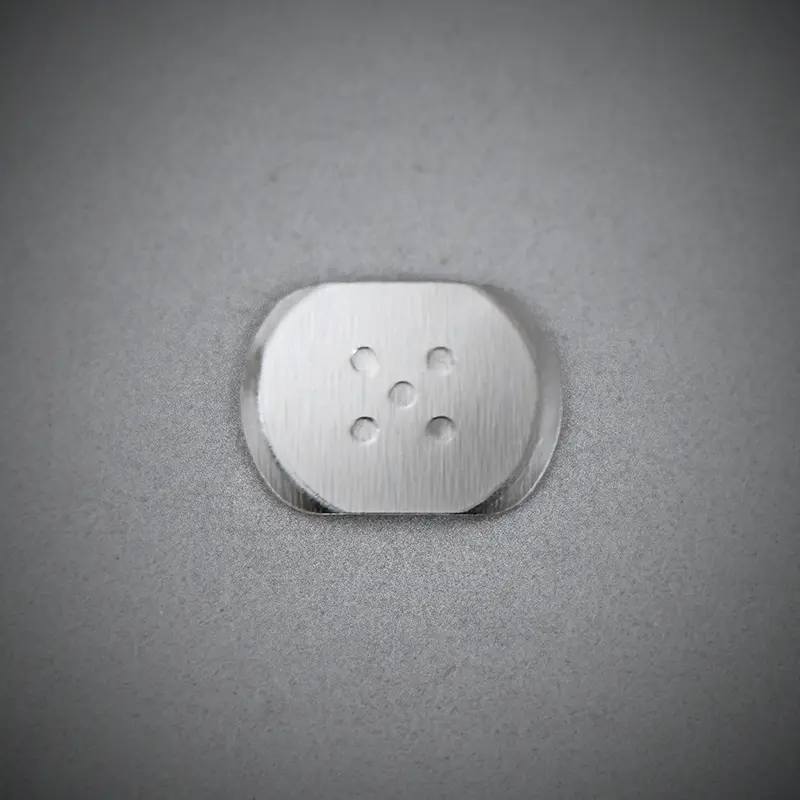

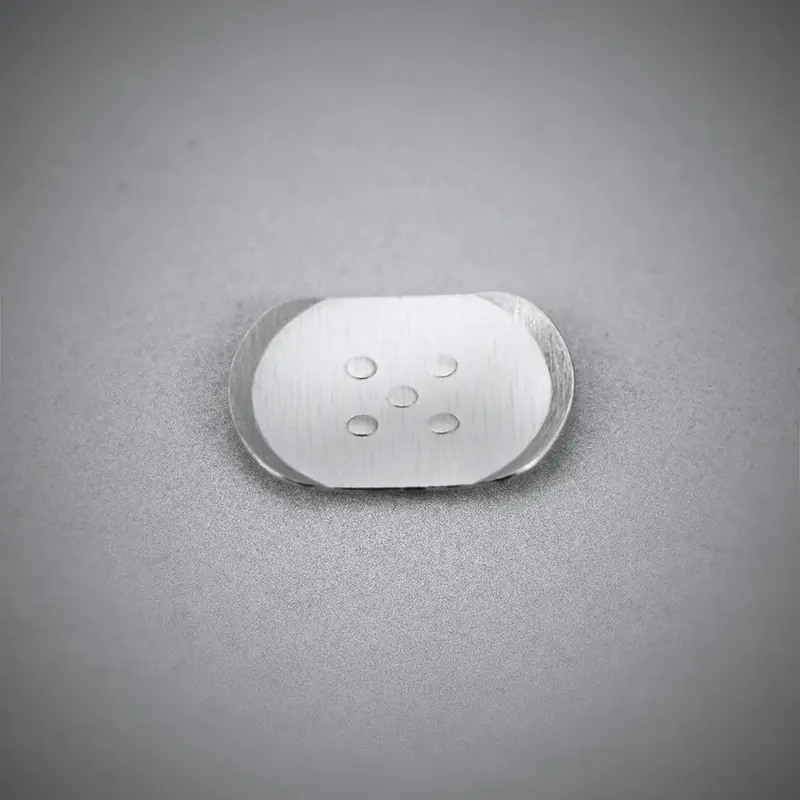

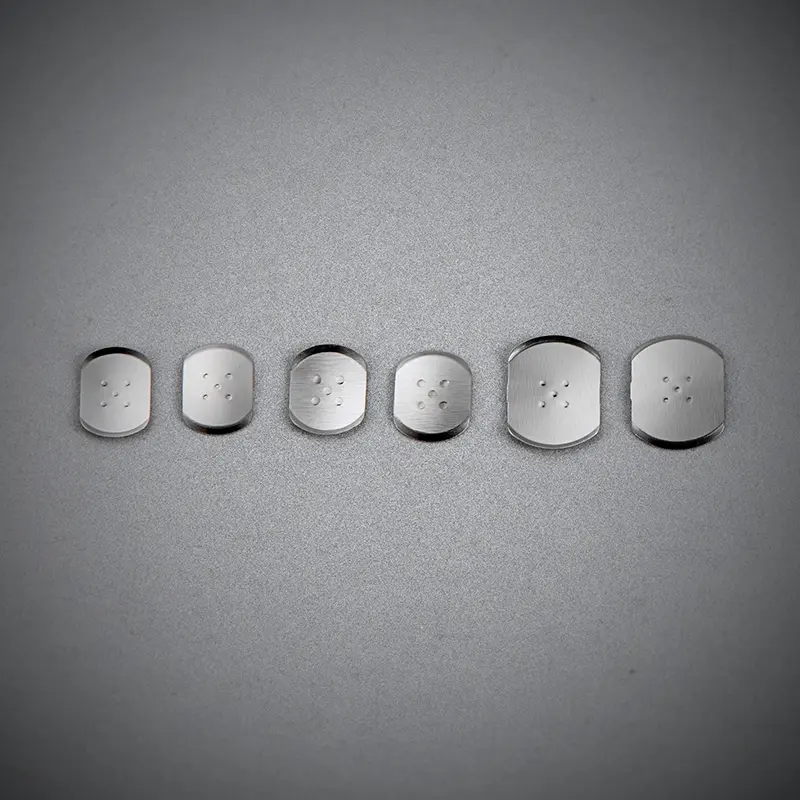

腰形弹片镀镍锅仔片 带5触点金属弹片
品名：弹片、腰圆锅仔片、椭圆锅仔片、Oblong Metal Domes
材料：SUS301、 SUS304、SUS316
手感：常规45-55%、 低手感30-45%、高手感：50-75%
接触电阻: 镀金＜镀银＜镀镍＜不锈钢＜1Ω
储存温度：-55℃-100℃
寿命测试：10万-100万次
弹片触点：无点、1点、3点、4点、5点，触点是在弹片上面的一个凹点一般带点的弹片接触性更好，可避开灰尘。
1. 形状设计：椭圆形设计提供稳定的变形和回弹。
2. 材料选择：常用高弹性金属如不锈钢或磷青铜，保证耐用性和抗疲劳性。
3. 手感清晰：按下时有明显的触觉反馈，适用于精确输入设备。
4. 低电阻：一般电阻较低，确保良好的导电性能。
5. 高稳定性：在长时间使用中保持一致的性能和按压力度。
6. 耐用性：能承受数百万次按压，寿命长。
7. 电镀层不同：
- 镍电镀：提高耐腐蚀性和耐磨性，常用于高耐久性需求的场合。
- 金电镀：极低电阻，极佳导电性和防氧化性，适用于高精度和高导电要求的场合。
- 银电镀：较低电阻，良好导电性和防氧化性，适用于中高端电子设备。
8.产品主要用于手机、汽车音响（PICK UP、CD、DVD）、车载系列、微电机、电脑、数码产品、照相机、摄相机、打印机、扫描器、蜂鸣器、扬声器、MP3、MP4、医疗设备等等各行业的产品上。
9.锅仔弹片是采用超薄不锈钢材料制成按键开关的一种，具有良好的导通性和手感，借助弹片的回弹，给操作者提供触觉反馈，有导通性强，手感俱佳，超长的寿命四大特点，主要工作原理：当受到按压时，弹片的中心点接触PCB板形成回路，电流通过。
| 产品图 | 型号 | 直径 | 规格书 | 高度 | 点状 | 使用寿命 | 行程 | 操作力度 | 样品申请 |
 |
SD-X4B13-5D-DN | 3.95±0.05x3.00 +0.05/-0mm | |
0.24±0.03mm | 下凸 五 点 5dimples | 500000(cycles) | 0.18±0.03mm | 130±20gf |
详情规格
|
|
|
SD-X4B16-5D-DN | 3.95±0.05x3.00 +0.05/-0mm | |
0.245±0.03mm | 下凸 五 点 5dimples | 500000(cycles) | 0.19±0.03mm | 160±20gf |
详情规格
|
|
|
SD-X4B18-5D-DN | 3.95±0.05x3.00 +0.05/-0mm | |
0.255±0.03mm | 下凸 五 点 5dimples | 500000(cycles) | 0.20±0.03mm | 180±20gf |
详情规格
|
电子开关应用领域涵盖了家居、商业、汽车、电子产品和工业等多个领域
