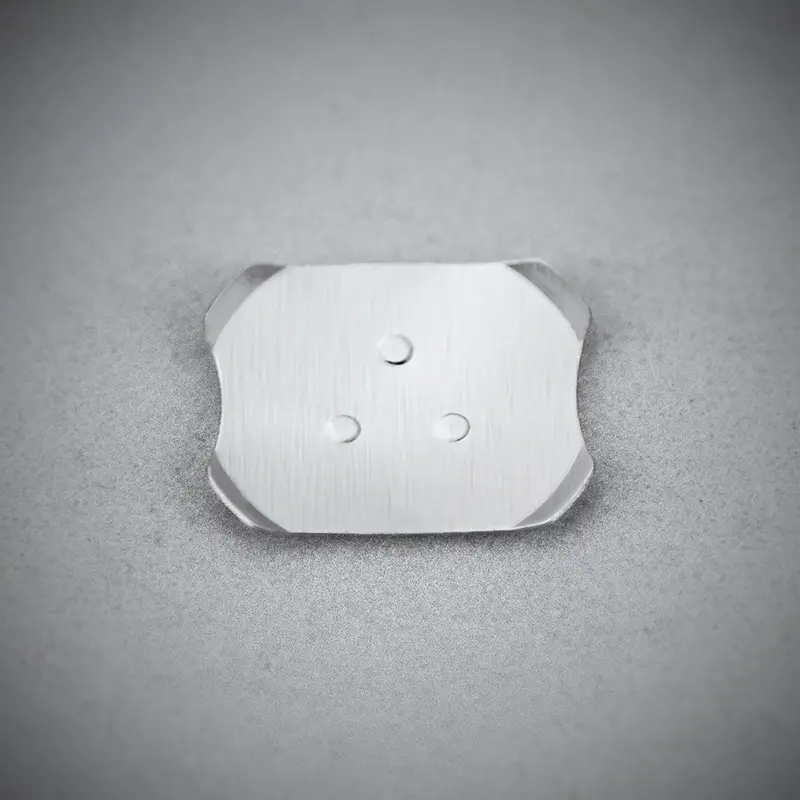

锅仔片 镀镍3触点金属弹片 锅仔按压片
1.十字形4mm尺寸小，手感好，寿命长。
2.采用SUS301进口钢材镀镍，阻值小接触性能灵敏度高。
3.可以加工带胶材贴纸，直接贴在PCB板上面，使用方便。
4.品质采取全检目测，寿命测试，符合锅仔按键要求。
5.ROHS和REACH环保认证，符合国际标准。
【特点】
1. 其结构为，在覆盖胶带的粘着面上搭载金属薄膜，用金属薄膜使基板（刚性或者柔性）上的图形发生短路，具有优异的拟合性，电气特性稳定。
2. 可大幅度减薄开关单元。
3. 在覆盖胶带上搭载金属薄膜的开关背光板型产品种类众多，有助于进一步实现装置的薄型化。
【主要用途】
1. 小型、携带式AV装置的操作开关。
2. 手机、智能手机、PDA等的输入按键开关。
规格】
[电气特性]
额定（电阻负载）：DC 12V 0.1A
接触电阻：1Ω以下
绝缘电阻：100MΩ以上
耐电压：AC 100V 1分钟时间
[机械特性]
动作力：1.0N～3.8N
( Ø3.0, Ø3.0×2, Ø4.0, Ø4.0×2.8, Ø5.0, Ø6.0.Ø7.0.Ø8.4.Ø10.Ø12.2)
[使用寿命]
200,000～1,000,000次
| 产品图 | 型号 | 直径 | 规格书 | 高度 | 点状 | 使用寿命 | 行程 | 操作力度 | 样品申请 |
 |

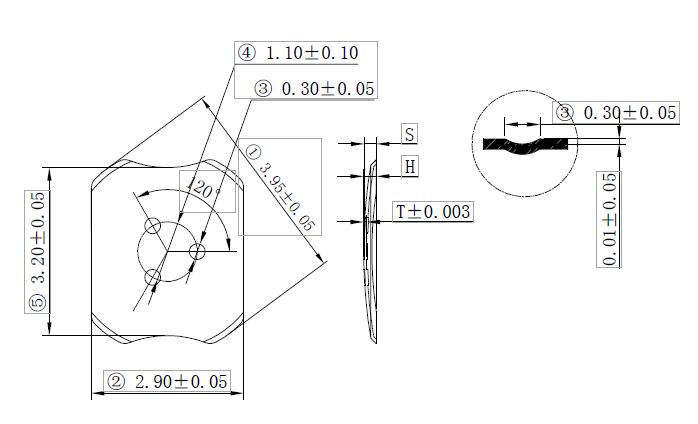

SD-X4A13-3D-DN | 4mm±0.05mm | |
0.25±0.03mm | 3触点 | 500000(cycles) | 0.19±0.03mm | 130±20g |
详情规格
|
 |
SD-X4A10-3D-DN | 3.95±0.05mm | |
0.225±0.03mm | 下凸3 dimples | 500000(cycles) | 0.17±0.03mm | 100±20gf |
详情规格
|
|
|
SD-X4A13-3D-DN | 3.95±0.05mm | |
0.25±0.03mm | 下凸3 dimples | 500000(cycles) | 0.19±0.03mm | 130±20gf |
详情规格
|
|
|
SD-X4A16-3D-DN | 3.95±0.05mm | |
0.265±0.03mm | 下凸3 dimples | 500000(cycles) | 0.21±0.03mm | 160±20gf |
详情规格
|
|
|
SD-X4A20-3D-DN | 3.95±0.05mm | |
0.285±0.03mm | 下凸3 dimples | 500000(cycles) | 0.23±0.03mm | 200±20gf |
详情规格
|
电子开关应用领域涵盖了家居、商业、汽车、电子产品和工业等多个领域
