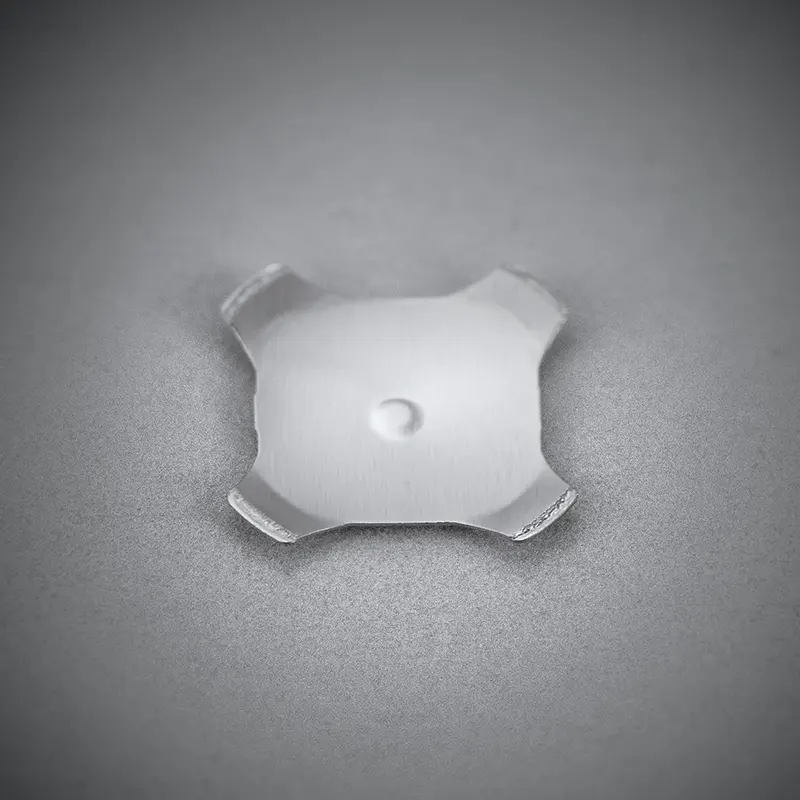

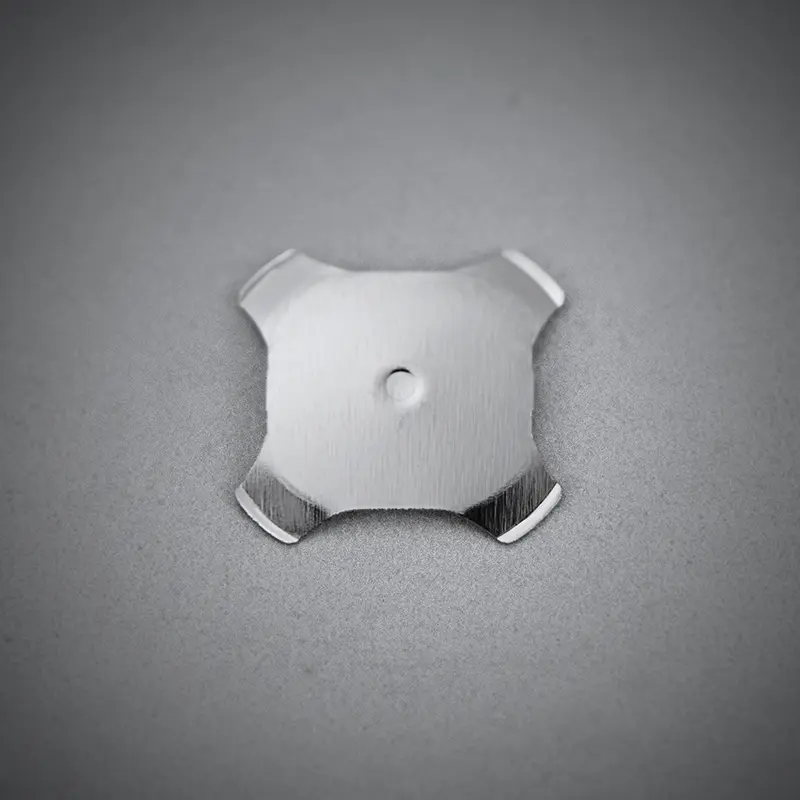

高寿命耐腐蚀镀镍金属弹片直径7mm十字形锅仔片
按压锅仔片是一种瞬时开关触点，当与印刷电路板、柔性电路或薄膜一起使用时，它会成为常开开关。它们通过贴透明薄膜放置在印刷电路板上。在静止的状态下，触觉金属弹片位于主要焊盘的外边接触。当被短暂按压时，它们接触并与次级路径接触，从而闭合电路。许多不同的形状和力度可用于适合您的特定应用。您可以将它们用作机械开关、电触点、触觉开关。
额定值（电阻负载）0.1A，50V DC
接触电阻1Ω或更低
绝缘电阻10MΩ或更高
在100V交流电压下耐电压1分钟
工作力1.0N至10N
(φ4.0mm, φ5.0mm, φ6.0mm, φ7.0mm, φ8.0mm, φ8.40mm, φ8.5mm, φ10.0mm, φ12.2mm, φ16mm, φ21.0mm)
寿命50万到100万次
用于小型遥控器、便携式AV设备操作、教育产品复读机、答题抢答器、安防系统对讲机、门禁设备、手机、智能手机、掌上电脑、游戏手柄、医疗产品、汽车中控系统的输入键开关。
| 产品图 | 型号 | 直径 | 规格书 | 高度 | 点状 | 使用寿命 | 行程 | 操作力度 | 样品申请 |
 |
SD-X7A20-1D-DN | 7.00 +0 /-0.15mm |  |
0.39±0.05mm | 1 dimple | 500000(cycles) | 0.31±0.05mm | 200±30gf |
详情规格
|
|
|
SD-X7A22-1D-DN | 7.00 +0 /-0.15mm | |
0.41±0.05mm | 1 dimple | 500000(cycles) | 0.33±0.05mm | 220±30gf |
详情规格
|
|
|
SD-X7A26-1D-DN | 7.00 +0 /-0.15mm | |
0.43±0.05mm | 1 dimple | 500000(cycles) | 0.35±0.05mm | 260±30gf |
详情规格
|
|
|
SD-X7A28-1D-DN | 7.00 +0 /-0.15mm | |
0.44±0.05mm | 1 dimple | 500000(cycles) | 0.36±0.05mm | 280±30gf |
详情规格
|
|
|
SD-X7A30-1D-DN | 7.00 +0 /-0.15mm | |
0.45±0.05mm | 1 dimple | 500000(cycles) | 0.37±0.05mm | 300±30gf |
详情规格
|
电子开关应用领域涵盖了家居、商业、汽车、电子产品和工业等多个领域
