工业级12键平面按压薄膜开关 BSD-5010-R9 | 无金属弹片设计 IP65密封 抗电磁干扰
1.按键反应灵敏，粘性持久，高温有一定耐受力。
2.印刷效果色彩丰富，不易脱色，不易磨损，印刷清晰可覆膜工艺。
3.产品功能性防水、防尘、防紫外线,PET软板金手指焊接更适合做间距为2.54mm。
4.按照客户需求设计的各种特殊的薄膜开关。
5.产品总厚度:0.45mm-3.0mm。
6、原理:
a,在面版上施加一定的压力被传送到电阻感应器.
b.这将导致电阻下降,这个现象被电子连接到薄膜线路上.
c.电子开关执行开关动作.
d.开关不受温度和气压变化的影响.
薄膜开关是集按键功能、指示元件、仪器面板为一体的一个操纵系统，美观轻便，导电性能优良,具有防水、防尘、防静电干扰等特点，广泛应用于电子通讯、医疗器械、工业控制、仪器仪表、汽车工业、智能家居等领域。
无触感型薄膜开关对手感不作要求，俗称平面按键但对敏感度要求较高，轻触即导通，但没按压按键时又不能短路，因此在下电路键体上要添加合理的隔离点。早期的无触感型薄膜开关的按键用色彩来表达键体的位置、形状和大小，操作者凭视觉来识别操作。为了操作的方便和提高准确度，后来在面板上设计成按键边框凸起或盲点凸起。近些年，很多平面无触感型的薄膜开关改成了电容式的薄膜开关。

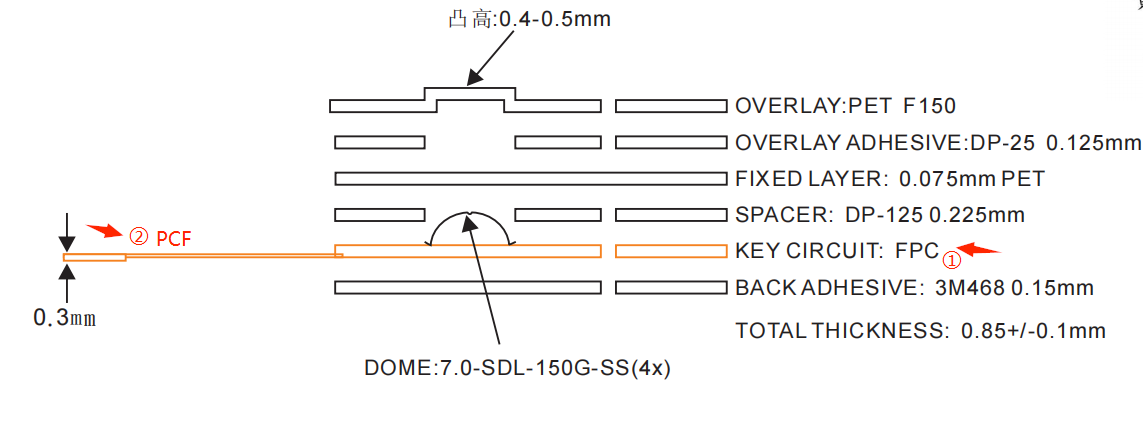

凸泡触感式常见的有上电路和面板均凸泡和面板凸泡两种，有些超薄结构是去掉上电路，上电路触点直接印在面板上。薄膜开关的凸泡是通过对模具的加热液压而成，使键体稍稍鼓起，略高于面板，构成立体形状的薄膜开关按键，材料选用韧性和热缩性非常好的PET，热压起泡形成回弹力，因此凸泡触感式薄膜开关的手感非常好，按压电性能灵敏，但注意不要在高温环境下长期使用，高温会导致按键手感减弱。以上两种是根据客户实际结构选择采用的方案，结构合适最好，没有刻意选定哪种产品。
「精准平压触控」BONSDA BSD-5010-R9平面按压薄膜开关，采用碳膜导电带金属弹片触点结构，0.3mm超薄行程，IP65防水防尘，无金属弹片设计，专为医疗设备/静音工业环境打造。
BONSDA金属弹片平面按键薄膜开关融合超薄与精准触感，采用304不锈钢弹片结构，实现0.6-1.5mm低行程与150-400g三段式触觉反馈。1.8mm超薄设计，IP67级密封，完美平衡触感与薄型化需求。弹片寿命达100万次，-40℃~85℃宽温工作，噪音＜35dB。医疗级表面处理，支持酒精反复消毒，适用于手术设备、工业控制等需触觉确认的场景。
核心优势：
1. 金属弹片触觉反馈（操作更精准）
2. 超薄强化结构（1.8mm含弹片）
3. 百万次按压寿命
| 规格 | 规格书 | 额定电流 | 接触电阻 | 使用寿命 | 行程 | 操作力度 | 样品申请 |
| BSD-5010-R9 |  |
35VDC，100mA，1W | 10Ω~500Ω(根据引线长度 及所用材料的不同而变化) | 平面型>500万次 触感型>100万次 | 平面型0.1~0.5mm 触感型0.6~1.5mm | 平面型60g~300g(2~100Z)触感型150g~400g(6~140Z) |
样品申请
|
电子开关应用领域涵盖了家居、商业、汽车、电子产品和工业等多个领域
