圆形锅仔片 带5触点金属弹片 镀金Dome片开关
常用材料：SUS301、 SUS304
表面处理:：镀镍、镀银、镀金
直径：3mm - 12mm
手感：45-55%。低手感：30-45%。高手感：50-75%
接触电阻:镀金＜镀银＜镀镍＜不锈钢＜1Ω
寿命测试：大于100万次
弹片顶点：1点、 3点、 4点(有“品”字型,“口”字型) 5点,以及上凸点(DIMPLE)、无点；

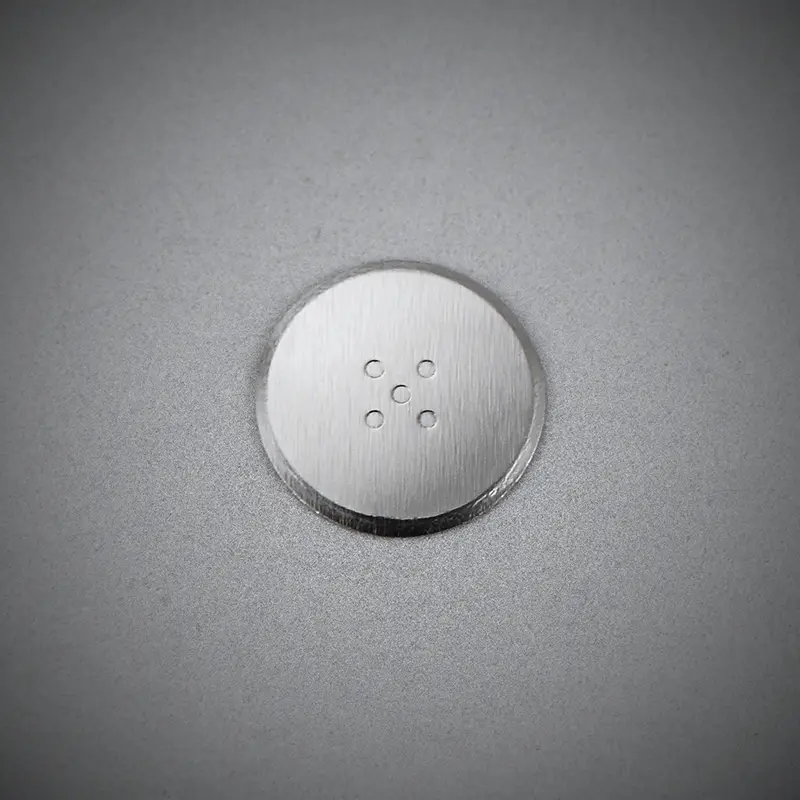

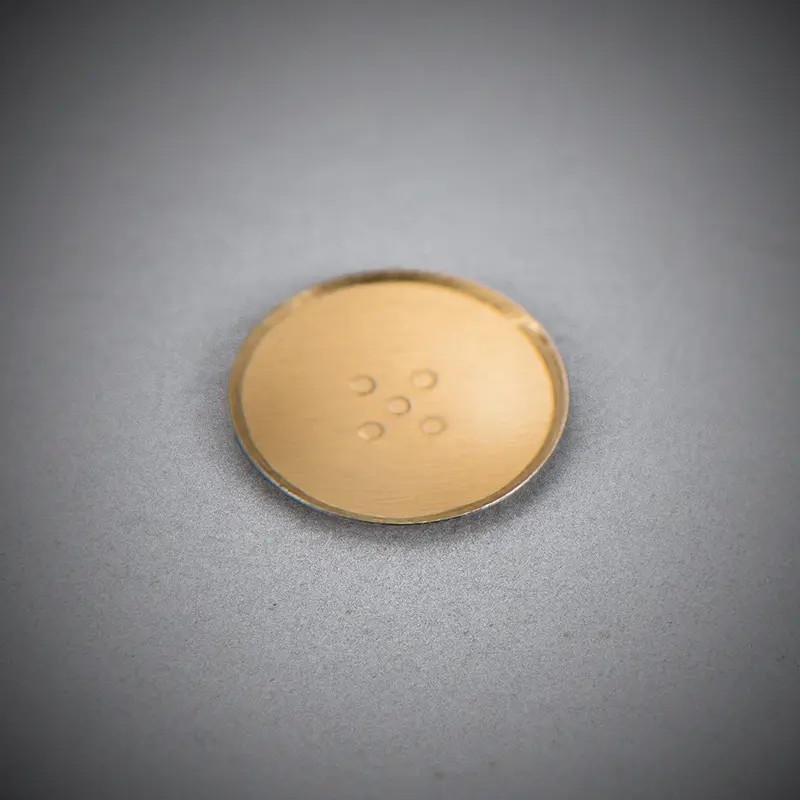

圆形弹片（5mm锅仔片）基本特点：
凹面设计：凹点的存在很好地加强了弹片与主体产品界面的接触性，并且起到了防尘作用，从而达到了更稳定的导通效果。按压后导通，提供清晰的按压反馈，增强结构强度和耐用性。
多种形状和厚度：形状：圆形、十字形、方形等。
厚度：0.05mm到0.15mm之间。
表面镀层：
镀镍：提供良好耐腐蚀性和导电性。
镀金：提供高导电性和耐腐蚀性，适用于高精度和高可靠性需求。
高弹性材料：
通常采用不锈钢或高弹性合金材料，确保长时间使用后保持良好弹性和导通性能。
多种尺寸直径：4mm、5mm、6mm、7mm、8mm、8.4mm、8.5mm、10mm、12.2mm、14mm、16mm、20mm等。
特殊优势：高灵敏度，按压操作反应迅速，提高设备响应速度。
长寿命：设计寿命可达数百万次按压循环，适用于频繁按压的应用。
低接触电阻：保证电气连接稳定性和可靠性。
一致性好：精密制造工艺确保尺寸和性能一致性，提升产品可靠性。
明显的触觉反馈：提供明确的按压反馈，提升用户操作体验。
耐用性强：采用耐腐蚀材料，具备良好的抗环境变化能力和耐用性。
防护设计：一些型号具备防尘、防水功能，适用于特殊应用场景。
多种安装方式：可使用粘贴、焊接等方式安装，适应不同设备需求。
组合应用：可以与PET、PCB等基板材料结合，形成复杂的开关结构，满足不同设计需求。
应用范围：遥控器、手机、键盘、控制设备、工业机器人、汽车控制系统。
| 产品图 | 型号 | 直径 | 规格书 | 高度 | 点状 | 使用寿命 | 行程 | 操作力度 | 样品申请 |
 |
SD-X5C12-5D-DJ | 4.95±0.05mm | |
0.24±0.03mm | 5 dimples | 500000(cycles) | 0.18±0.03mm | 120±20gf |
详情规格
|
|
|
SD-X5C13-5D-DJ | 4.95±0.05mm | |
0.24±0.03mm | 5 dimples | 500000(cycles) | 0.18±0.03mm | 130±20gf |
详情规格
|
|
|
SD-X5C15-5D-DJ | 4.95±0.05mm | |
0.25±0.03mm | 5 dimples | 500000(cycles) | 0.19±0.03mm | 150±20gf |
详情规格
|
|
|
SD-X5C16-5D-DJ | 4.95±0.05mm | |
0.26±0.03mm | 5 dimples | 500000(cycles) | 0.20±0.03mm | 160±20gf |
详情规格
|
|
|
SD-X5C18-5D-DJ | 4.95±0.05mm | |
0.27±0.03mm | 5 dimples | 500000(cycles) | 0.21±0.03mm | 180±20gf |
详情规格
|
|
|
SD-X5C20-5D-DJ | 4.95±0.05mm | |
0.28±0.03mm | 5 dimples | 500000(cycles) | 0.22±0.03mm | 200±20gf |
详情规格
|
|
|
SD-X5C22-5D-DJ | 4.95±0.05mm | |
0.29±0.03mm | 5 dimples | 500000(cycles) | 0.23±0.03mm | 220±20gf |
详情规格
|
电子开关应用领域涵盖了家居、商业、汽车、电子产品和工业等多个领域
