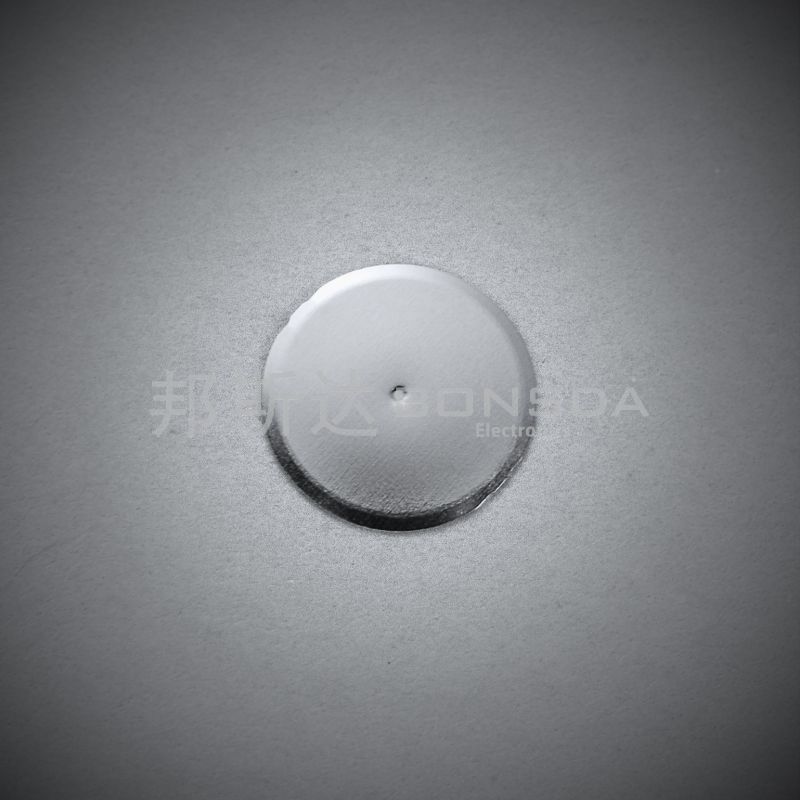

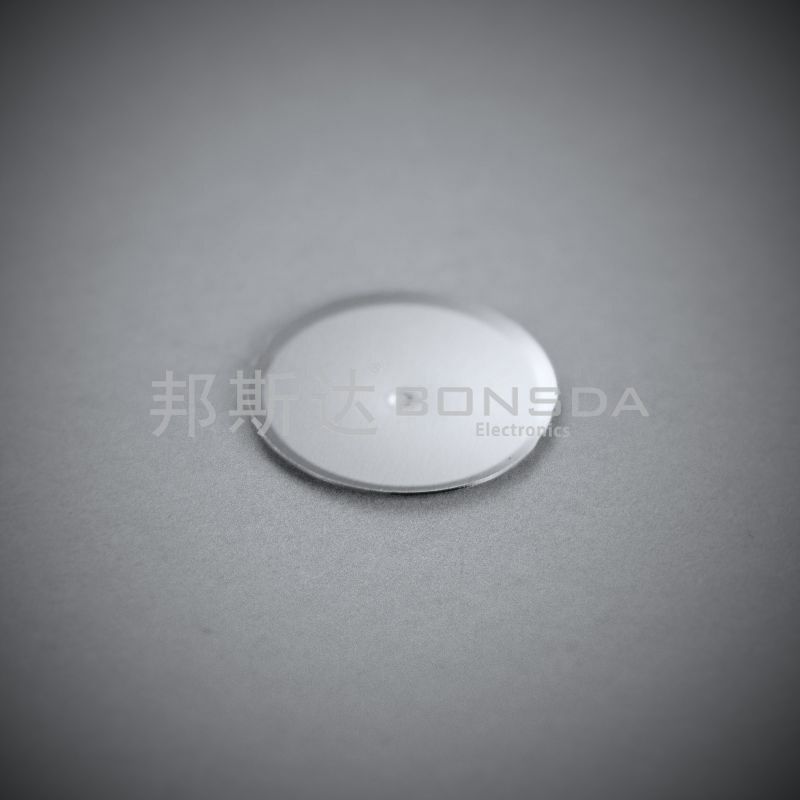

圆形5mm进口锅仔片

镀镍力度160gf带1触点防尘金属片锅仔开关

产品特点

按压锅仔片是一种瞬时开关触点，当与印刷电路板、柔性电路或薄膜一起使用时，它会成为常开开关。它们通过贴透明薄膜放置在印刷电路板上。

在静止的状态下，触觉金属弹片位于主要焊盘的外边接触。当被短暂按压时，它们接触并与次级路径接触，从而闭合电路。许多不同的形状和力度可用于适合您的特定应用。您可以将它们用作机械开关、电触点、触觉开关。

薄膜开关又叫做柔性电路开关，是用柔性薄膜开关的电路层，采用电器性能良好的聚酯薄膜(PET)作为开关电路图形的载体。由于聚酯薄膜所具有性质的影响，使得该薄膜开关具有良好的绝缘性、耐热性、抗折性和较高的回弹性。

产品目录下载

报价咨询

在线留言

填写您的联系方式后，返回即可解锁目录及图纸下载功能

验证码*

产品概述

特性

额定值（电阻负载）0.1A，50V DC

接触电阻1Ω或更低

绝缘电阻10MΩ或更高

在100V交流电压下耐电压1分钟

机械

工作力1.0N至2.5N

(φ4mm, φ4.5mm, φ5mm)

寿命50万到100万次

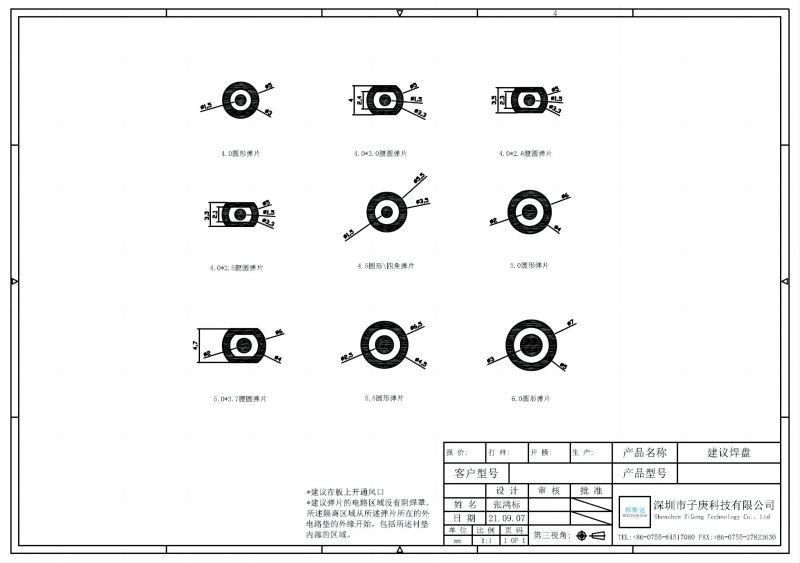

此图形代表多种可能布局中的一种，客户将负责P.C.B.布局的最终设计。圆顶开关是为满足电路板应用的独特要求而设计的。为了成功地为您的应用设计圆顶开关，您必须了解金属圆顶开关的电镀、通风和执行器解决方案的复杂性。这些对于确保电子设备的可靠电气连接和高效功能至关重要。无论您是工程师、设计师还是制造商，我们都可以指导您完成下一个项目独特的电镀、排气和执行机构要求。

应用

用于小型遥控器、便携式AV设备操作、教育产品复读机、答题抢答器、安防系统对讲机、门禁设备、手机、智能手机、掌上电脑、游戏手柄、医疗产品、汽车中控系统的输入键开关。

规格参数

产品图	型号	直径	规格书	高度	点状	使用寿命	行程	操作力度	样品申请
	SD-S5C16-1D-DN	5.0±0.05mm		0.23±0.05mm	1 dimple	1000000(cycles)	0.18±0.05mm	160±30gf	详情规格产品型号：SD-S5C16-1D-DN 型号：SD-S5C16-1D-DN 脚宽：5.0±0.05mm 外径：5.0±0.05mm 弧高：0.18±0.05mm 电压：0.1-50V DC 电流：0.005-100mA DC 基材：SUS301Materials/T(mm)0.06 电镀：Nickel Plating 工作温度：+105° -40° 储存温度：+100° -55° 申请样品规格书下载

向右滑动可查看更多参数 >>>

圆形5mm进口锅仔片

按压锅仔片是一种瞬时开关触点，当与印刷电路板、柔性电路或薄膜一起使用时，它会成为常开开关。它们通过贴透明薄膜放置在印刷电路板上。

在静止的状态下，触觉金属弹片位于主要焊盘的外边接触。当被短暂按压时，它们接触并与次级路径接触，从而闭合电路。许多不同的形状和力度可用于适合您的特定应用。您可以将它们用作机械开关、电触点、触觉开关。

薄膜开关又叫做柔性电路开关，是用柔性薄膜开关的电路层，采用电器性能良好的聚酯薄膜(PET)作为开关电路图形的载体。由于聚酯薄膜所具有性质的影响，使得该薄膜开关具有良好的绝缘性、耐热性、抗折性和较高的回弹性。
